A：在对W5500进行PING测试的时候偶尔会有丢包，以及PING时间长的问题，造成这种情况的原因有几个：
1.在对W5500进行PING测试的同时还进行,数据通讯，PING基于ICMP协议在处理优先级最低，W5500会优先处理数据通讯数据，所以会偶尔造成PING超时或PING时间长；
2.网络环境比较差，网络比较忙碌，造成PING包到达和返回的时间相应延长；

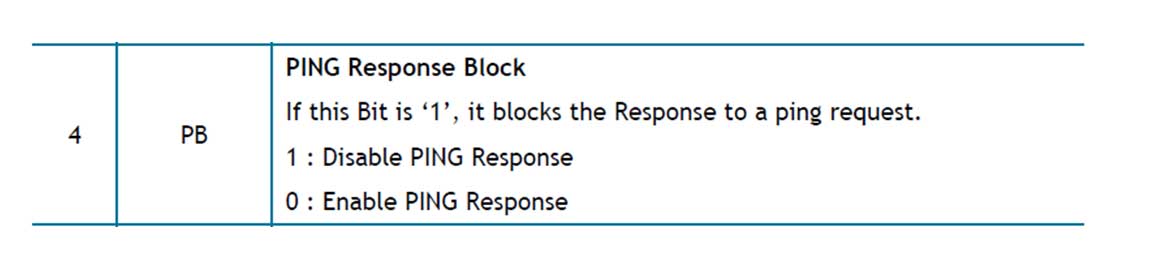

A：有些特殊场景下，客户需要所有的设备都屏蔽掉PING包回复，WIZnet芯片可以通过设置MR寄存器的PING Response Block来屏蔽PING包回复，如下图所示：

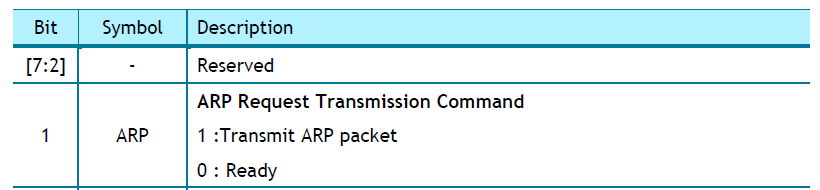

A：W5100S支持SOCKET-less指令，只需要设置相关的寄存器就可以方便的实现ARP，无需像W5500一样用socket实现。具体步骤如下：

1. 设置SLRTR（重试时间）、SLRCR（重试次数），SLPIPR（SOCKET-less的IP）等参数；
2. 通过设置SLCR（SOCKET-less Command Register）来触发查询操作，其中ARP查询的MAC信息会被存储在SLPHAR（SOCKET-less Peer Hardware Address Register）中。

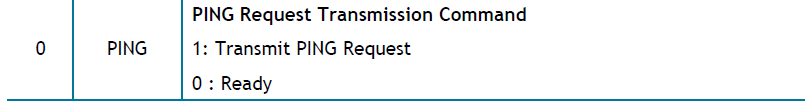

A：W5100S支持SOCKET-less指令，只需要设置相关的寄存器就可以方便的实现PING，无需像W5500一样用socket实现。具体步骤如下：

1. 设置SLRTR（重试时间）、SLRCR（重试次数），SLPIPR（SOCKET-less的IP）、PINGSEQR（PING队列号码）和PINGIDR（PING包ID号）等参数；
2. 通过设置SLCR（SOCKET-less Command Register）来触发查询操作，如何SLIR（SOCKET-less中断寄存器）被触发，则表明PING包成功到达。

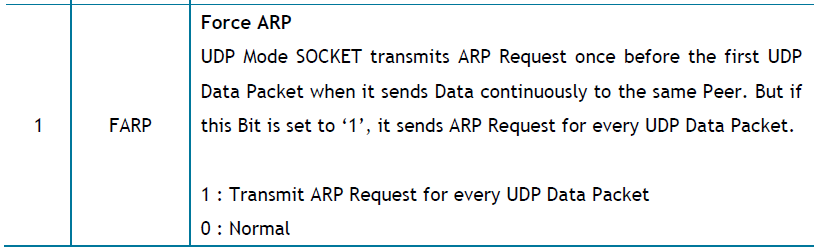

A：WIZnet芯片在UDP模式，在发送第一个UDP数据包之前发送一次ARP请求数据包，然后它会将数据连续发送到同一个Peer。可以通过设置MR2 (Mode Register 2)的FARP寄存器来设置强制ARP功能，如果此位设置为“1”，它为每个UDP数据包发送ARP请求。设置为“0”，将只在第一次发送的时候发送一次ARP请求数据包。

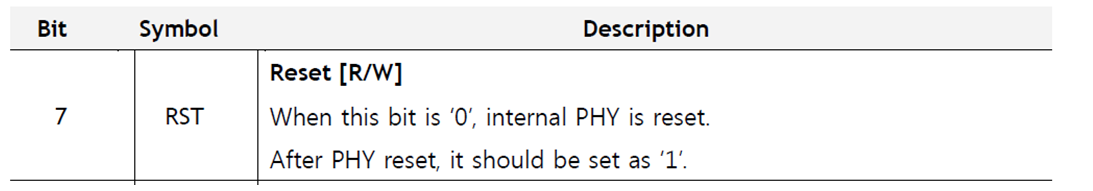

A：W5500和W5100S都可以通过设置寄存器来复位PHY部分，而不是整体复位芯片。其中W5500是设置PHYCFGR（PHY配置寄存器）的RST位为“0”来复位PHY部分，注意复位后需要重新置为“1”。如下图所示：

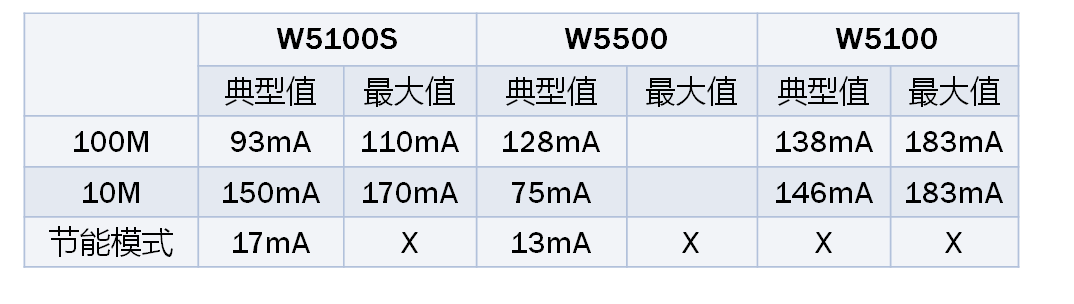

W5100S和W5500因为采用新工艺以及新的PHY方案，所以整体功耗相对W5100更为改善,对比数据（LINK）如下：

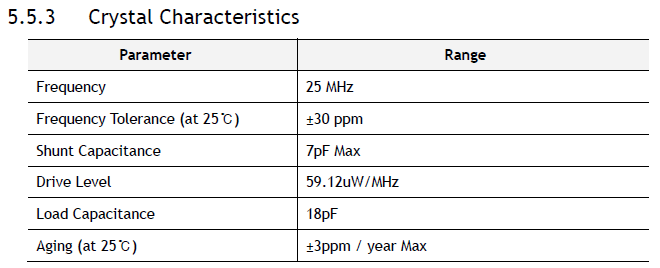

A：所有的WIZnet的Ethernet系列产品都是使用的25MHz的晶振，对晶振的要求不太高，一般情况下只要是满足“±30 ppm” 的晶振都可以使用，温度等级根据实际应用选择，至于以及频率衰减，一般要求“±3ppm / year Max”，具体要求见相关产品的手册。

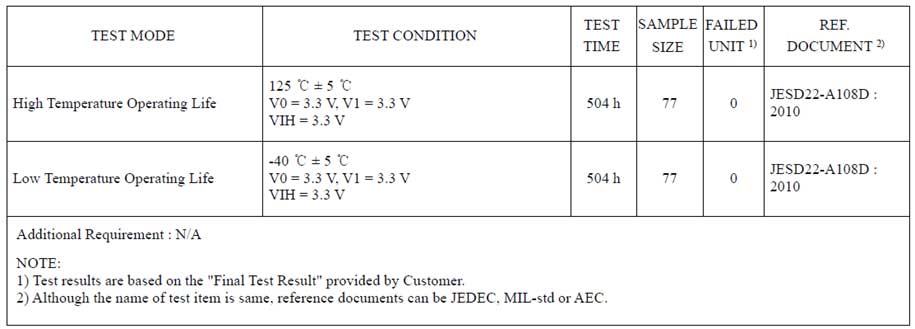

A：经实际测试，W5500在25℃的室温下工作，实际的温升有大概10~15℃，芯片表面大概是40摄氏度左右。根据W5500的可靠性性能测试报告，W5500的极限温度范围如下：

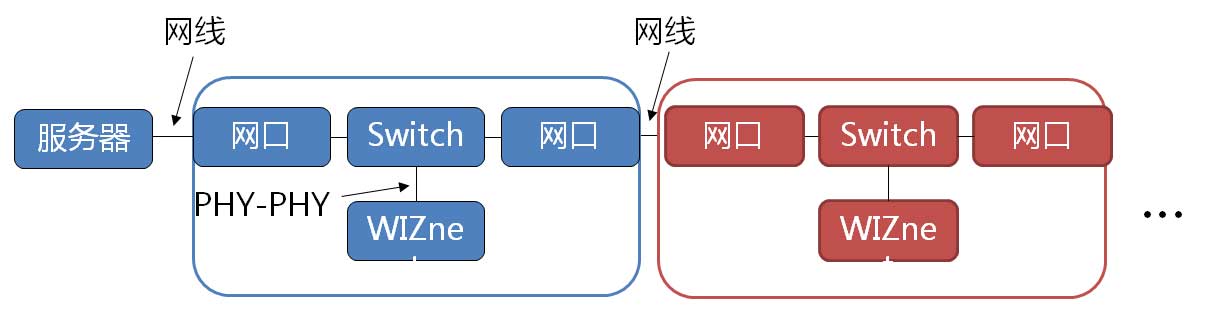

A：在特殊的应用场景下，客户需要用网线将所有的节点级联在一起，这种应用需要使用到switch芯片，例如IP175G，可以按照下图所示链接：

A：W5500自带keep-alive功能，当socket初始化为TCP模式时，可以使用该功能定时自动发出Keep alive控制帧，而不需要单片机任何参与。 用户可以通过寄存器配置发送时间间隔，单位是5秒，配置代码如下:

IINCHIP_WRITE(Sn_KPALVTR(s),0x02);//设置时间间隔为2个单位，即10s。

W5500不支持自动极性转换（AUTO-MDI），所以两个W5500不能使用直连网线连接，否则会造成无法完成PHY握手， 所以两个W5500互联需要使用交叉网线，或者中间通过交换机连接。

R：WIZnet大多数芯片的IO时兼容5V电平的，可以和5V电平的MCU直接通讯。 A：但是为了保险，我们建议在各个IO上串接一个限流电阻，比如10~100欧姆，防止过流损坏。

R：无法通过低温测试的表现通常为-40℃时无法正常工作，WIZnet的以太网芯片都是工业级芯片，满足-40℃~85℃，当板子上其他元器件不满足这个要求时，也会导致无法正常工作。 A：建议检查晶振以及网络变压器等周边期间是否满足工业级温度要求

R：W5500收到数据后会产生RECV中断，当回环测试时，收到数据后又将同一包数据发送了出去，所以不仅要清除RECV中断，还要清除SEND_OK中断。 A：回环测试需要在收到数据回环发送出去后清除SEND_OK中断，也可以采用单向测试方式。

根据ICMP协议，request包的大小为128byte，reply包比request包大8byte，为136byte。客户可以分别定义两个Buffer[128]和Buffer[136]分别对应request包和reply包，也可以公用一个Buffer[136]，但不能发送和接收同时使用同一个128byte的Buffer，否则可能会造成接收数据不全，无法解析。

A：如果只在内网通讯的话，MAC地址可以自定义，MAC地址不与局域网中的设备重复即可。注意不要设置为组播地址即可（即MAC地址首字节为奇数）。
如果要进行公网通讯，网关会通过NAT功能将网关的MAC地址和IP对数据包中的MAC和IP进行替换再进行公网通讯，所以不会造成公网中的MAC冲突问题。但如果要求比较严格，则需要从IEEE申请全球唯一的MAC地址。

A：不能使用以往的经验电路，请严格按照WIZnet给出的参考设计进行硬件设计。有的客户反馈使用原有的经验电路可以正常通讯，但是有可能发生在实验室正常，客户现场连接不上的情况，所以建议所有客户都使用官方的参考设计。

A：可以参考以下Linux驱动进行修改：https://git.kernel.org/pub/scm/linux/kernel/git/stable/linux.git/commit/drivers/net/ethernet/wiznet/w5100-spi.c?id=35ef7d689d7d54ab345b179e50c749fe3a2529eb

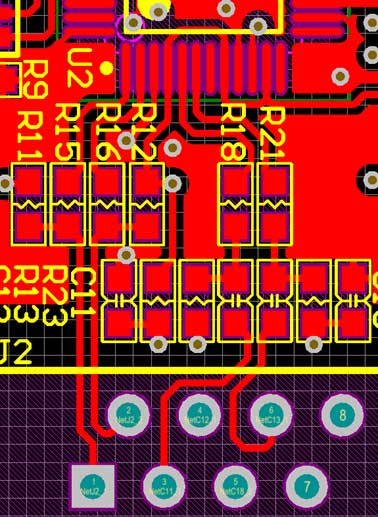

A：W5500的以太网接口的四根线，按照正常的线路连接，必须通过过孔交叉线序；按照以太网布局规范，需要等长差分走线。而且需要尽量少的过孔，可以适当的做P-N交叉，即TXP-TXN交叉，RXP-RXN交叉，以符合以太网布局规范的要求。

A：可以在主循环中加入判断PHY链路状态检测的处理流程，如果PHY状态发生异常，则释放掉所有的socket资源，并重新初始化socket。

R:这是由于客户端没有主动发送断开连接请求，造成服务器并不知道socket已发生异常断开；重新上电之后，芯片以相同的IP和端口连接服务器，而服务器还认为此socket链接存在，所以拒绝芯片的立即链接。

A:可以在芯片使用KEEP_ALIVE机制，一段时间内自动发送呼吸包，

A：芯片作为TCP_Server模式，最多可以允许socket数量的Client进行连接，同时需要将所有的socket都初始化。

A：芯片和PC通讯的话可以直接通过Wireshark抓包，如果芯片和公网直接通讯或者芯片与芯片通讯，则PC端没有办法直接抓包，需要借助抓包交换机，将两端都接入到抓包交换机的被监控口，PC端接入到抓包交换的监控口，再通过抓包工具进行抓包。

A：WIZnet芯片打开WOL功能只需要置位MR寄存器的WOL位，不需要外部设定，唤醒方法为向WIZnet芯片的UDP端口发送Magic数据包（0xffffffffffff+16个目标的MAC地址）。芯片收到Magic数据包后，IR寄存器的WOL位会置1。（注意：WOL功能不能和掉电模式同时开启）

R：这是一位内HTML代码和浏览器的兼容性问题。 A：在HTML开发的时候使用JavaScript判断浏览器的内核版本，然后做出针对性的样式。

A：STM32F103的主频最大为72MHz，SPI接口的最高频率限制为18MHz，而W5500的SPI时钟最高可达80MHz，所以无法完全发挥出W5500的性能。

R:WIZnet芯片是硬件协议栈芯片，有别于软件协议栈，如果芯片不主动往网络中发包，在TCP_Server模式下是不会有任何数据包发送的，这样会造成路由ARP表中无法形成IP和MAC的对应关系。

A:在芯片上电时往任意IP发送一个UDP数据包，从而更新路由器的ARP表，形成匹配关系，后续通讯就正常了。

A:
1.检查IP层是否可以PING通；
2.检查服务器的目标端口是否处于侦听状态，否则会收到RST数据包；
3.WIZnet芯片在连接服务器时，首先会发送ARP请求，请确认ARP得 到正确回复；
4.检查客户端-服务器间的3步握手是否完成；

A：
1.检查供电情况
2.检查晶振是否起振（插上网线，如果LINK灯亮的话，基本可以确定供电和晶振没有问题）；
3.读写版本寄存器，看结果是否正确
4.检查SPI时序是否与数据手册一致

A：WOL模式下，WIZnet芯片除了Magic packet数据包之外不再接收其他类型的数据包，只有接收到Magic packet数据包，才会触发中断，从而通知MCU重新初始化WIZnet芯片，继而开始工作。Power Down模式下，WIZnet芯片的PHY部分会处于完全关断的情况，只有通过置位 [Operation Mode Configuration Bit]为其他的模式才可以退出Power Down模式。 两种模式都可以起到节能的目的，但是实现方式不一样，在WOL模式下，MCU可以关掉其他的外设，等待网络唤醒后重新开始工作；而Power Doen模式下，本身不再接收其他的数据包，不能通过网络端唤醒，但是因为功耗最大的PHY在此模式下是关断，没有功耗的，所以本身就可以做到比较低的功耗。根据实际情况选择需要使用的模式。

具体芯片的有源晶振使用方法和要求不一样.比如W5500的要求是：有源晶振通过XI/CLKIN管脚输入时钟信号，信号电平要求是3.3V，XO管脚悬空。而W5100S的要求是：有源晶振通过XSCI管脚输入时钟信号，信号电平要求是1.2V，XSCO管脚悬空。

A：WIZnet多数芯片有OPMODE硬件管脚来管理PHY链路状态，但是也可以通过内部的寄存器来设置，他们生效有先后顺序，芯片上电的时候以OPMODE管脚设置为准，但是上电之后可以通过寄存器更改PHY链路状态，而忽略硬件管脚的配置。

A：所谓的IP分片是指，当IP数据包草果帧的MTU（最大传输单元）时，它将会被分片传输。分片能发生在发送端或者中转路由器，且在传输过程中可能会被多次分片。在最后的目标机器上这些分片才会被内核的IP模块重新组装。
WIZnet芯片都不支持IP分片，不能发送支持IP分片的数据包，只能按照MTU发送数据。如果对方设备给WIZnet芯片发送IP分片的数据包的话，WIZnet芯片可以正常接收，但是不会自动合并成一个数据包。

A：

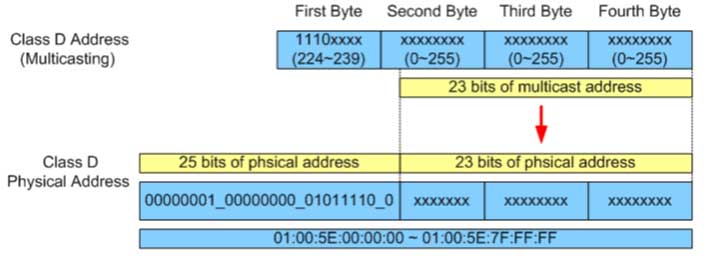

1.需要在打开socket之前，先指定目标MAC地址为组播MAC地址，定义规则如下：

2.打开一个支持UDP组播的socket，目标IP为组播地址
3.然后就可以进行UDP组播传输
注意：如果没有定时发送”维持UDP组播“的数据包的话就会被清出组播组，可以定时执行打开步骤2的socket指令，因为打开和位置UDP组播的数据包是完全一样的。

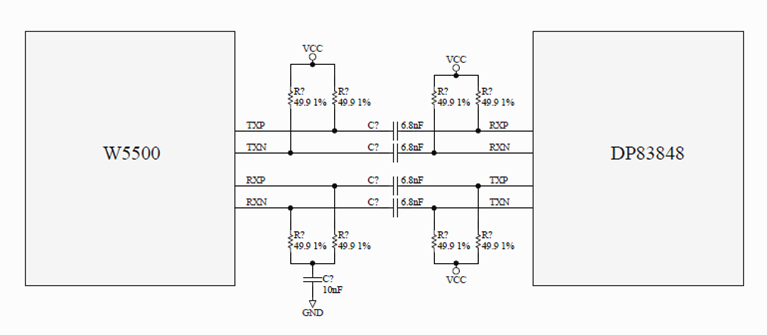

A：当使用WIZnet做内部数据通讯或者需要使用板载的switch电路时，需要用到PHY-PHY电路，它的要点就是使用耦合电容隔离两端的PHY，并加入两个PHY各自的偏执电路，类似如下的设计：
