W55MH32多个socket作为TCP客户端

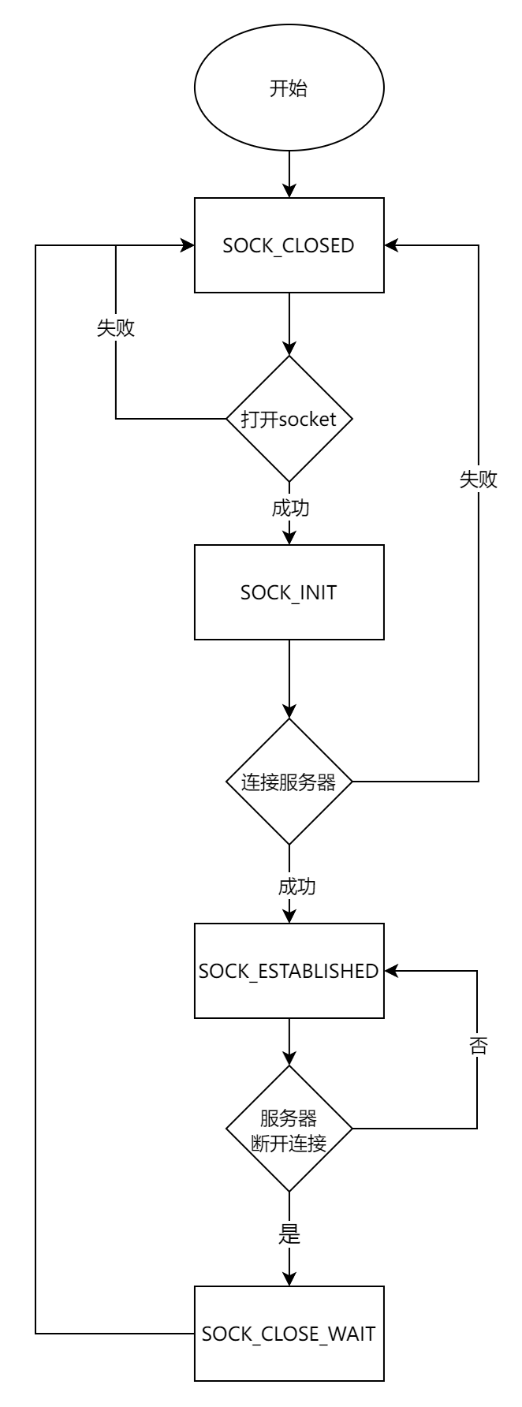

本示例演示使用 W55MH32 的 8 个硬件 Socket 同时作为 TCP 客户端，连接同一服务器进行数据回环测试。核心是主循环持续调用 multi_tcpc_socket() 函数，函数内部通过静态变量 socket_sn 自增轮流切换 8 个 Socket，每个 Socket 独立维护 SOCK_CLOSED → SOCK_INIT → SOCK_ESTABLISHED 状态机。

开始本例程前，请确认以下工具已安装：

• WIZ UartTool V1.0：串口调试工具：点击下载
• SocketTester：网络调试工具：点击下载

W55MH32 的 TOE 引擎提供 8 个独立硬件 Socket，每个 Socket 可以独立配置为 TCP 客户端、TCP 服务器或 UDP 模式。多 Socket TCP 客户端模式下，8 个 Socket 同时连接同一服务器（或不同服务器），每个 Socket 独立维护连接状态和数据收发。

• 8 个独立 Socket：Socket 0-7，各自独立运行状态机
• 轮询切换：主循环调用 multi_tcpc_socket()，函数内通过 socket_sn 自增轮流处理每个 Socket
• 共享缓冲：所有 Socket 共用一个 ethernet_buf，因为同一时刻只有一个 Socket 在处理
• 独立端口：每个 Socket 使用不同源端口（50000 起递增）连接服务器

1. Micro USB 线连接 DEBUG USB 口到 PC（供电 + 调试串口）
2. 网线连接开发板 RJ45 网口 到路由器 LAN 口

工程位于 SDK 内 1.SDK\ModuleDemo\WZTOE\4.TCP_Client_Multi\，核心文件如下：

4.TCP_Client_Multi/
├── Project/
│   └── Project.uvprojx       ← Keil 工程文件
└── USER/
    ├── main.c                ← 初始化 + 多 Socket TCP 客户端主循环
    ├── tcp_client_multi_socket/
    │   ├── tcp_client_multi_socket.c  ← multi_tcpc_socket() 状态机核心
    │   └── tcp_client_multi_socket.h
    ├── wiz_interface/
    │   ├── wiz_interface.c   ← DHCP / PHY 检测 / 网络初始化
    │   └── wiz_interface.h
    ├── uart/
    │   ├── bsp_uart.c        ← 调试串口 + printf 重定向
    │   └── bsp_uart.h
    └── delay/
        └── delay.c/h          ← SysTick 毫秒延时

文件：USER/main.c

uint8_t  dest_ip[4]   = {192, 168, 1, 20};
uint16_t dest_port    = 8080;

while (1)
{
    multi_tcpc_socket(ethernet_buf, dest_ip, dest_port);
}

主循环中持续调用 multi_tcpc_socket() 处理 TCP 客户端状态机。所有 Socket 共用同一个 ethernet_buf 缓冲区，连接同一服务器（192.168.1.20:8080）。

multi_tcpc_socket() 函数基于 getSn_SR(socket_sn) 返回的 Socket 状态执行对应操作。关键在于函数末尾通过静态变量 socket_sn 自增，每次调用处理一个 Socket，下一轮处理下一个 Socket，8 个 Socket 轮询切换。

文件：USER/tcp_client_multi_socket/tcp_client_multi_socket.c | 函数：multi_tcpc_socket()

uint8_t  socket_sn = 0;
uint16_t any_port  = 50000;

int32_t multi_tcpc_socket(uint8_t *buf, uint8_t *destip, uint16_t destport)
{
    int32_t  ret;
    uint16_t size = 0, sentsize = 0;

    switch (getSn_SR(socket_sn))
    {
    case SOCK_ESTABLISHED:                          // 连接已建立
        if (getSn_IR(socket_sn) & Sn_IR_CON)        // 连接成功中断
        {
            setSn_IR(socket_sn, Sn_IR_CON);         // 清除中断标志
        }
        if ((size = getSn_RX_RSR(socket_sn)) > 0)   // 有数据到达
        {
            if (size > DATA_BUF_SIZE) size = DATA_BUF_SIZE;
            ret = recv(socket_sn, buf, size);        // 接收数据
            buf[size] = 0x00;
            if (ret <= 0) return ret;
            size     = (uint16_t)ret;
            sentsize = 0;
            // 回环发送
            while (size != sentsize)
            {
                ret = send(socket_sn, buf + sentsize, size - sentsize);
                if (ret < 0) { close(socket_sn); return ret; }
                sentsize += ret;
            }
        }
        break;
    case SOCK_CLOSE_WAIT:                           // 服务器主动断开
        disconnect(socket_sn);
        break;
    case SOCK_INIT:                                 // Socket已打开，等待连接
        connect(socket_sn, destip, destport);       // 连接服务器
        break;
    case SOCK_CLOSED:                               // Socket未打开
        close(socket_sn);
        socket(socket_sn, Sn_MR_TCP, any_port++, 0x00);  // 打开TCP Socket
        if (any_port == 0xffff) any_port = 50000;
        break;
    default:
        break;
    }

    /* 关键：处理完当前 Socket 后切换到下一个 */
    if (socket_sn < _WIZCHIP_SOCK_NUM_)
    {
        socket_sn++;
    }
    else
    {
        socket_sn = 0;
    }
    return 1;
}

轮询切换机制：函数末尾的 socket_sn++ 是核心。每次主循环调用该函数，只处理一个 Socket 的状态机，然后 socket_sn 自增，下次调用处理下一个。当 socket_sn 超过 8 时回绕到 0，实现 8 个 Socket 的循环轮询。

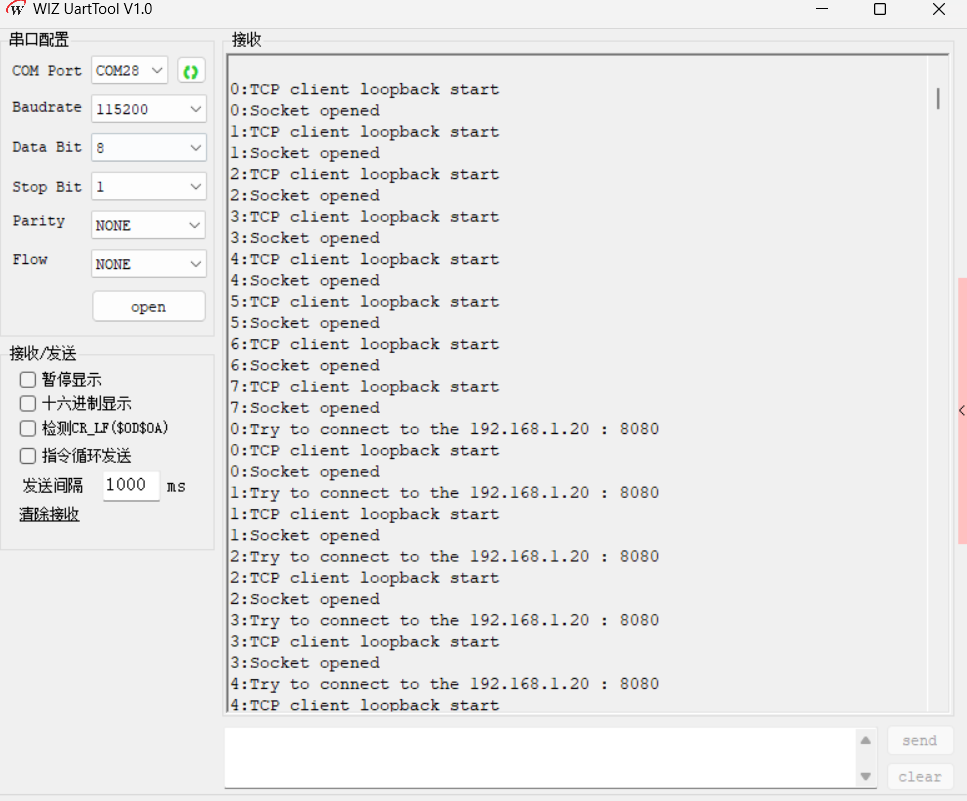

打开 WIZ UartTool V1.0，连接 DEBUG USB 对应 COM 口（115200 / 8N1），观察开发板串口输出。8 个 Socket 会依次打开：

W55MH32 TCP Client Multi Socket example
PHY link
The current Mbtis speed : 100Mbps
The current Duplex Mode : Full-Duplex
DHCP running
DHCP success!
====================================================================================================
 W55MH32 network configuration : DHCP

 MAC         : 00:08:DC:00:0E:9A
 IP          : 192.168.1.6
 Subnet Mask : 255.255.255.0
 Gateway     : 192.168.1.1
 DNS         : 192.168.1.1
====================================================================================================

0:TCP client loopback start
0:Socket opened
1:TCP client loopback start
1:Socket opened
2:TCP client loopback start
2:Socket opened
3:TCP client loopback start
3:Socket opened
4:TCP client loopback start
4:Socket opened
5:TCP client loopback start
5:Socket opened
6:TCP client loopback start
6:Socket opened
7:TCP client loopback start
7:Socket opened

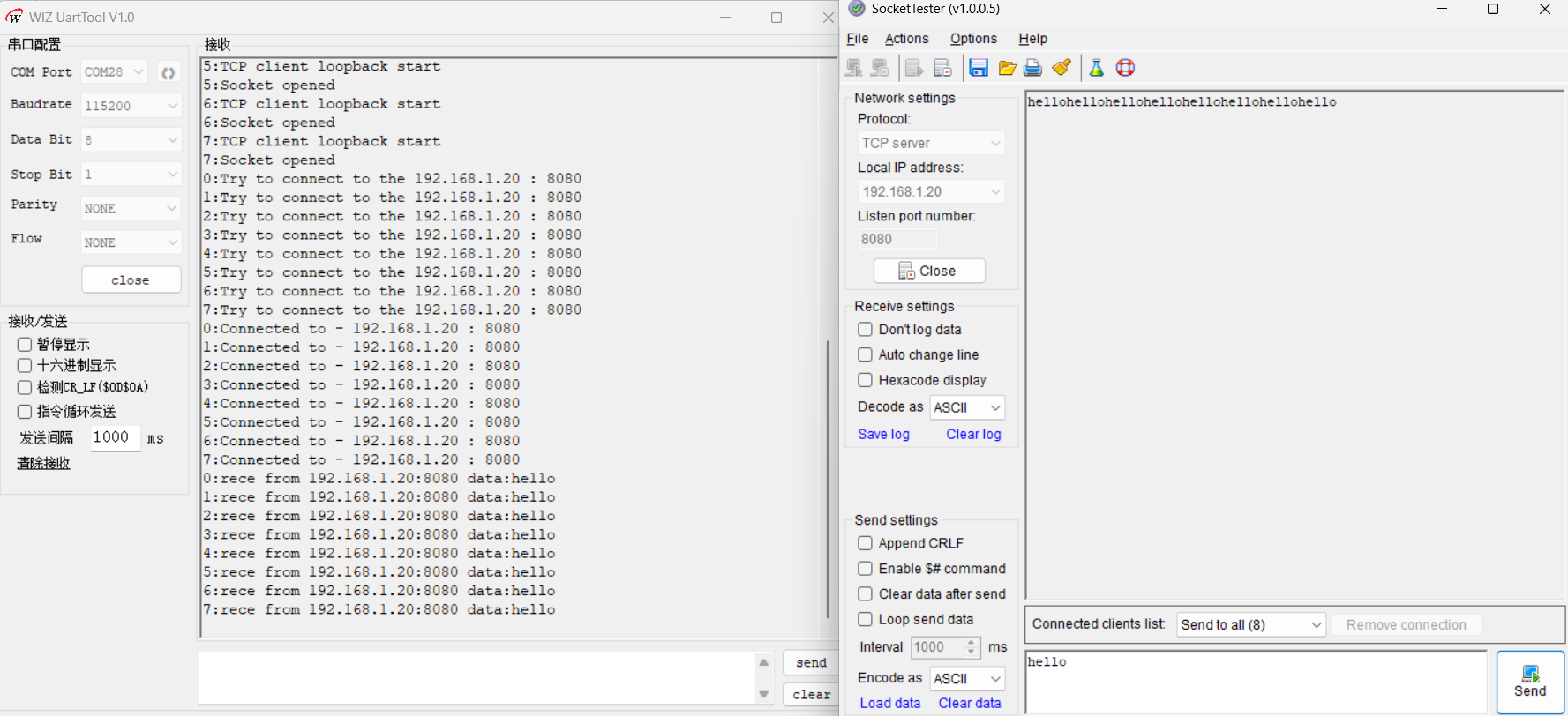

然后打开 SocketTester，设置为 TCP Server 模式，选择 PC 的 IP 地址和端口号（8080），点击"Listen"开始侦听。W55MH32 的 8 个 Socket 会依次连接服务器，连接成功后可向每个连接发送数据进行回环测试。

本文基于 W55MH32 硬件 TCP/IP 协议栈实现了多 Socket TCP 客户端模式通信：

• 8 个独立 Socket：W55MH32 TOE 支持 8 个硬件 Socket，每个独立运行状态机
• 轮询切换：multi_tcpc_socket() 通过 socket_sn 自增轮流处理每个 Socket，主循环持续调用即可
• 共享缓冲：所有 Socket 共用 ethernet_buf，节省内存
• 独立源端口：每个 Socket 使用不同源端口（any_port 从 50000 起递增），服务器可区分不同连接
• 灵活扩展：可连接不同服务器、减少 Socket 数量，满足不同应用场景
