W55MH32使用SNMP管理其他设备
更新于 2026年9月15日
本篇总结
在 W55MH32 上实现 SNMP Agent 功能，通过 MIB Browser 管理 W55MH32 的 LED 等设备状态。
硬件平台：本例程基于 W55MH32L-EVB 开发板运行。
采购推荐：点击前往 WIZnet 官方淘宝店铺 选购 W55MH32L-EVB
本示例演示如何在 W55MH32 上实现 SNMP（简单网络管理协议）功能。通过实战例程，为大家讲解如何使用 MIB Browser 管理 W55MH32，实现远程读取和设置 LED 状态等设备管理操作。该例程用到的其他网络协议，例如 DHCP，请参考相关章节。
前置工具准备
开始本例程前，请确认以下工具已安装：
SNMP 协议简介
SNMP（Simple Network Management Protocol）是应用层的网络管理协议，用于在网络设备之间交换管理信息。它工作在 UDP 之上，Agent 端口为 161，Trap 端口为 162。通过 SNMP，管理站可以远程监控和配置网络设备。
| 组成 | 角色 | 说明 |
|---|---|---|
| 管理站（Manager） | 发起请求 | 运行 MIB Browser 的 PC，向设备发送 GET/SET 请求 |
| 代理（Agent） | 响应请求 | W55MH32，监听 UDP 161，接收并处理管理站的请求 |
| MIB | 管理信息库 | 以 OID 树形结构组织的管理对象集合 |
W55MH32 的优势
W55MH32 SDK 内置了完整的 SNMP Agent 库（snmpd.c/h），报文组包/解包、OID 匹配、Trap 发送全部由库函数处理。你只需要：注册定时器 → 添加 MIB 数据项 → 初始化 SNMP → 在主循环中调用 snmpd_run() 驱动状态机。
硬件连接与拓扑
请注意：
PC（运行 MIB Browser）和 W55MH32 需处于同一网段。W55MH32 需先完成网络初始化（如通过 DHCP 获取 IP 地址）。
- Micro USB 线连接 DEBUG USB 口到 PC（供电 + 调试串口）
- 网线连接开发板 RJ45 网口 到路由器 LAN 口
│ 路由器（DHCP Server） │
│ 192.168.1.1 │
└────┬───────────────────┬──────────┘
│ │
┌────┴──────┐ ┌────┴──────────────┐
│ W55MH32 │ │ PC │
│(SNMP Agent)│ │ (iReasoning MIB │
│ UDP :161 │ │ Browser) │
└───────────┘ └───────────────────┘
↑
DEBUG USB ──→ WIZ UartTool
工程结构
工程位于 SDK 内 1.SDK\ModuleDemo\WZTOE\SNMP\，核心文件如下：
SNMP/
├── Project/
│ └── Project.uvprojx ← Keil 工程文件
└── USER/
├── main.c ← 硬件初始化 + 网络配置 + 主循环
├── wiz_interface/
│ ├── wiz_interface.c ← PHY 检测 / 网络信息打印 / DHCP
│ └── wiz_interface.h
├── snmp/
│ ├── snmp_custom.c ← MIB 数据定义 + GET/SET 回调函数
│ ├── snmp_custom.h ← dataEntryType 结构体定义
│ ├── snmpd.c ← SNMP Agent 初始化与主循环
│ └── snmpd.h
├── ioLibrary/
│ └── Internet/SNMP/ ← SNMP 协议库（报文解析/组包）
├── tim/
│ └── bsp_tim.c/h ← TIM3 定时器（DHCP 1s + SNMP 10ms）
└── uart/
└── bsp_uart.c/h ← 调试串口 + printf 重定向本例程的核心：在 snmp_custom.c 中定义 MIB 数据项并注册 GET/SET 回调函数，通过 snmpd_run() 驱动 SNMP Agent 状态机处理请求。
步骤1：初始化LED并注册到SNMP
文件：main.c — 在网络初始化完成后，调用 LED 初始化函数，并将 LED 的读取和设置回调注册到 SNMP 系统中。
user_led_init();
user_led_control_init(get_user_led_status, set_user_led_status);
user_led_init() 完成 LED 的 GPIO 初始化，user_led_control_init() 将读取和设置 LED 状态的回调函数注册到 SNMP 系统中，后续 MIB 数据项通过函数指针调用这些回调。
步骤2：注册SNMP定时器
文件：main.c — SNMP 协议的超时处理需要 10ms 级别的定时器。我们在 TIM3 的 1ms 中断中累加实现，每 10ms 调用一次 SNMP_time_handler()。
/**
* @brief 1ms timer IRQ Handler
* @param none
* @return none
*/
void TIM3_IRQHandler(void)
{
static uint32_t tim3_1ms_count = 0;
static uint8_t tim3_10ms_count = 0;
if (TIM_GetITStatus(TIM3, TIM_IT_Update) != RESET)
{
tim3_1ms_count++;
tim3_10ms_count++;
if (tim3_1ms_count >= 1000)
{
DHCP_time_handler();
tim3_1ms_count = 0;
}
if(tim3_10ms_count>=10)
{
SNMP_time_handler();
tim3_10ms_count=0;
}
TIM_ClearITPendingBit(TIM3, TIM_IT_Update);
}
}
我们需要 10ms 调用一次 SNMP_time_handler() 函数，方便 SNMP 进行超时处理。同时 1 秒累加调用 DHCP_time_handler() 供 DHCP 使用。
步骤3：添加MIB功能函数
文件：snmp_custom.c — 在 snmpData 结构体变量中添加 MIB 数据项，包括系统信息和 LED 的 GET/SET 功能。
dataEntryType snmpData[] =
{
// System MIB
// SysDescr Entry
{ 8, {0x2b, 6, 1, 2, 1, 1, 1, 0}, SNMPDTYPE_OCTET_STRING, 30,
{"WIZnet Embedded SNMP Agent"}, NULL, NULL},
// SysObjectID Entry
{ 8, {0x2b, 6, 1, 2, 1, 1, 2, 0}, SNMPDTYPE_OBJ_ID, 8,
{"\x2b\x06\x01\x02\x01\x01\x02\x00"}, NULL, NULL},
// SysUptime Entry
{ 8, {0x2b, 6, 1, 2, 1, 1, 3, 0}, SNMPDTYPE_TIME_TICKS, 0,
{""}, currentUptime, NULL},
// sysContact Entry
{ 8, {0x2b, 6, 1, 2, 1, 1, 4, 0}, SNMPDTYPE_OCTET_STRING, 30,
{"http://www.wizwiki.net/forum"}, NULL, NULL},
// sysName Entry
{ 8, {0x2b, 6, 1, 2, 1, 1, 5, 0}, SNMPDTYPE_OCTET_STRING, 30,
{"http://www.wiznet.co.kr"}, NULL, NULL},
// Location Entry
{ 8, {0x2b, 6, 1, 2, 1, 1, 6, 0}, SNMPDTYPE_OCTET_STRING, 30,
{"4F Humax Village"}, NULL, NULL},
// SysServices
{ 8, {0x2b, 6, 1, 2, 1, 1, 7, 0}, SNMPDTYPE_INTEGER, 4,
{""}, NULL, NULL},
// getLED - 读取LED状态
{ 8, {0x2b, 6, 1, 2, 1, 12, 2, 0}, SNMPDTYPE_OCTET_STRING, 30,
{""}, get_LEDStatus_UserLED, NULL},
// setLED - 设置LED状态
{ 8, {0x2b, 6, 1, 2, 1, 12, 1, 0}, SNMPDTYPE_INTEGER, 4,
{""}, NULL, set_LEDStatus_UserLED},
// OID Test #1 (long-length OID example, 19865)
{0x0a, {0x2b, 0x06, 0x01, 0x04, 0x01, 0x81, 0x9b, 0x19, 0x01, 0x00},
SNMPDTYPE_OCTET_STRING, 30,
{"long-length OID Test #1"}, NULL, NULL},
// OID Test #2 (long-length OID example, 22210)
{0x0a, {0x2b, 0x06, 0x01, 0x04, 0x01, 0x81, 0xad, 0x42, 0x01, 0x00},
SNMPDTYPE_OCTET_STRING, 35,
{"long-length OID Test #2"}, NULL, NULL},
// OID Test #2: SysObjectID Entry
{0x0a, {0x2b, 0x06, 0x01, 0x04, 0x01, 0x81, 0xad, 0x42, 0x02, 0x00},
SNMPDTYPE_OBJ_ID, 0x0a,
{"\x2b\x06\x01\x04\x01\x81\xad\x42\x02\x00"}, NULL, NULL},
};结构体变量 snmpData 的结构体 dataEntryType 定义如下所示：
typedef struct {
uint8_t oidlen;
uint8_t oid[MAX_OID];
uint8_t dataType;
uint8_t dataLen;
union {
uint8_t octetstring[MAX_STRING];
uint32_t intval;
} u;
void (*getfunction)(void *, uint8_t *);
void (*setfunction)(int32_t);
} dataEntryType;关键说明
getLED 的 OID 为 1.3.6.1.2.1.12.2.0，注册了 get_LEDStatus_UserLED 回调函数用于读取 LED 状态；setLED 的 OID 为 1.3.6.1.2.1.12.1.0，注册了 set_LEDStatus_UserLED 回调函数用于设置 LED 状态。
步骤4：初始化SNMP协议
文件：snmpd.c — 调用 snmpd_init() 初始化 SNMP Agent，注册 Socket 号、管理站 IP 和代理 IP。
void snmpd_init(uint8_t * managerIP, uint8_t * agentIP,
uint8_t sn_agent, uint8_t sn_trap)
{
#ifdef _SNMP_DEBUG_
printf("\r\n - SNMP : Start SNMP Agent Daemon\r\n");
#endif
SOCK_SNMP_AGENT = sn_agent;
SOCK_SNMP_TRAP = sn_trap;
if((SOCK_SNMP_AGENT > _WIZCHIP_SOCK_NUM_) ||
(SOCK_SNMP_TRAP > _WIZCHIP_SOCK_NUM_)) return;
startTime = getSNMPTimeTick(); // Start time (unit: 10ms)
initTable(); // Settings for OID entry values
initial_Trap(managerIP, agentIP);
/*
// Example Codes for SNMP Trap
dataEntryType enterprise_oid = {0x0a, {0x2b, 0x06, 0x01, 0x04, 0x01,
0x81, 0x9b, 0x19, 0x01, 0x00}, SNMPDTYPE_OBJ_ID, 0x0a,
{"\x2b\x06\x01\x04\x01\x81\x9b\x19\x10\x00"}, NULL, NULL};
dataEntryType trap_oid1 = {8, {0x2b, 6, 1, 4, 1, 0, 11, 0},
SNMPDTYPE_OCTET_STRING, 30, {""}, NULL, NULL};
dataEntryType trap_oid2 = {8, {0x2b, 6, 1, 4, 1, 0, 12, 0},
SNMPDTYPE_INTEGER, 4, {""}, NULL, NULL};
strcpy((char *)trap_oid1.u.octetstring, "Alert!!!");
trap_oid2.u.intval = 123456;
// Generic Trap: warmStart
snmp_sendTrap((void *)"192.168.0.214", (void *)"192.168.0.112",
(void *)"public", enterprise_oid, SNMPTRAP_WARMSTART, 0, 0);
// Enterprise-Specific Trap
snmp_sendTrap((void *)"192.168.0.214", (void *)"192.168.0.112",
(void *)"public", enterprise_oid, 6, 0, 2, &trap_oid1, &trap_oid2);
*/
}这一步，主要是将使用的 Socket 号、管理站 IP 地址、请求 IP 地址等参数注册进去，并且记录开始时间。如果想使用 Trap 主动上报，可以参考注释中的示例代码。
步骤5：在主循环中运行snmpd_run()
文件：snmpd.c — snmpd_run() 函数执行一个 UDP 状态机，当收到 SNMP 管理站的消息后执行解析以及回复操作。
int32_t snmpd_run(void)
{
int32_t ret;
int32_t len = 0;
uint8_t svr_addr[6];
uint16_t svr_port;
if(SOCK_SNMP_AGENT > _WIZCHIP_SOCK_NUM_) return -99;
switch(getSn_SR(SOCK_SNMP_AGENT))
{
case SOCK_UDP :
if ( (len = getSn_RX_RSR(SOCK_SNMP_AGENT)) > 0)
{
request_msg.len = recvfrom(SOCK_SNMP_AGENT,
request_msg.buffer, len, svr_addr, &svr_port);
}
else
{
request_msg.len = 0;
}
if (request_msg.len > 0)
{
#ifdef _SNMP_DEBUG_
dumpCode((void *)"\r\n[Request]\r\n", (void *)"\r\n",
request_msg.buffer, request_msg.len);
#endif
// Initialize
request_msg.index = 0;
response_msg.index = 0;
errorStatus = errorIndex = 0;
memset(response_msg.buffer, 0x00, MAX_SNMPMSG_LEN);
// Received message parsing and send response process
if (parseSNMPMessage() != -1)
{
sendto(SOCK_SNMP_AGENT, response_msg.buffer,
response_msg.index, svr_addr, svr_port);
}
#ifdef _SNMP_DEBUG_
dumpCode((void *)"\r\n[Response]\r\n", (void *)"\r\n",
response_msg.buffer, response_msg.index);
#endif
}
break;
case SOCK_CLOSED :
if((ret = socket(SOCK_SNMP_AGENT, Sn_MR_UDP,
PORT_SNMP_AGENT, 0x00)) != SOCK_SNMP_AGENT)
return ret;
#ifdef _SNMP_DEBUG_
printf(" - [%d] UDP Socket for SNMP Agent, port [%d]\r\n",
SOCK_SNMP_AGENT, PORT_SNMP_AGENT);
#endif
break;
default :
break;
}
return 1;
}
snmpd_run() 函数会执行一个 UDP 状态机，当收到 SNMP 管理的消息后会执行解析以及回复操作。在 SOCK_UDP 状态下接收数据，调用 parseSNMPMessage() 解析请求并生成响应，然后通过 sendto() 发送响应。
运行验证

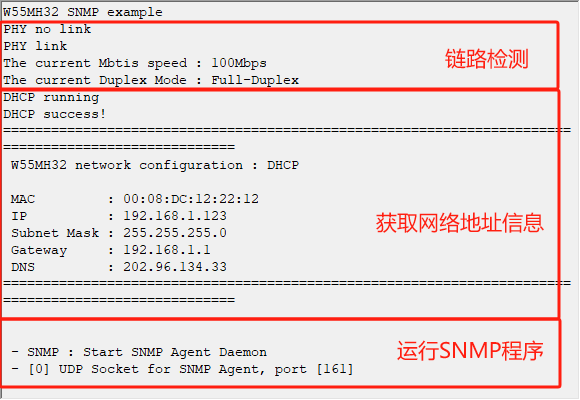

烧录例程运行后，首先可以看到打印了 PHY 链路检测和 DHCP 获取网络信息，然后运行 SNMP 程序。打开 iReasoning MIB Browser，输入 W55MH32 的 IP 地址进行以下操作：
W55MH32 SNMP example
PHY link
The current Mbtis speed : 100Mbps
The current Duplex Mode : Full-Duplex
DHCP running
DHCP success!
====================================================================================================
W55MH32 network configuration : DHCP
MAC : 00:08:DC:00:0E:9A
IP : 192.168.1.6
Subnet Mask : 255.255.255.0
Gateway : 192.168.1.1
DNS : 192.168.1.1
====================================================================================================
- SNMP : Start SNMP Agent Daemon
- [0] UDP Socket for SNMP Agent, port [161]测试前提
测试实例需要 PC 端（运行 MIB Browser）和 W55MH32 处于同一网段。W55MH32 需先完成网络初始化（如通过 DHCP 获取 IP 地址）。

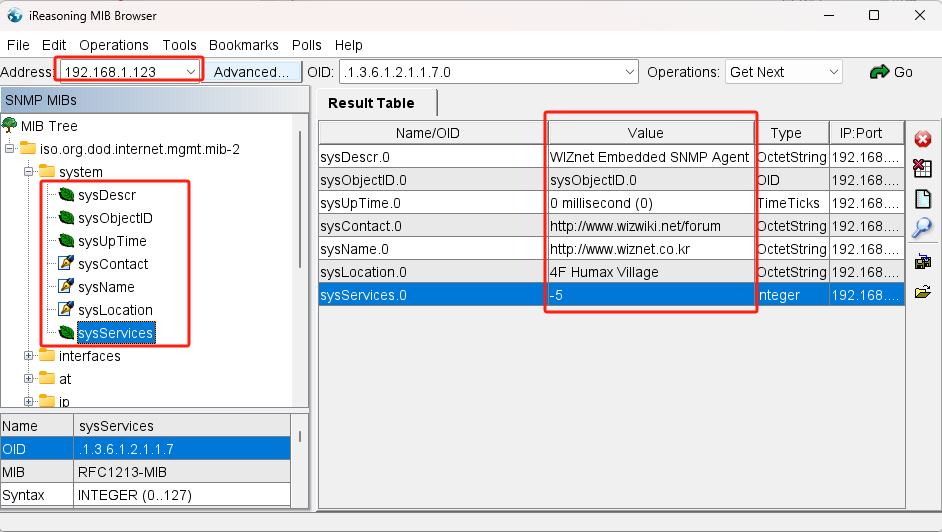

- 打开 MIB Browser，输入 W55MH32 的地址，然后依次点击 system 分支下的各个节点，获取到的结果与代码定义相同。

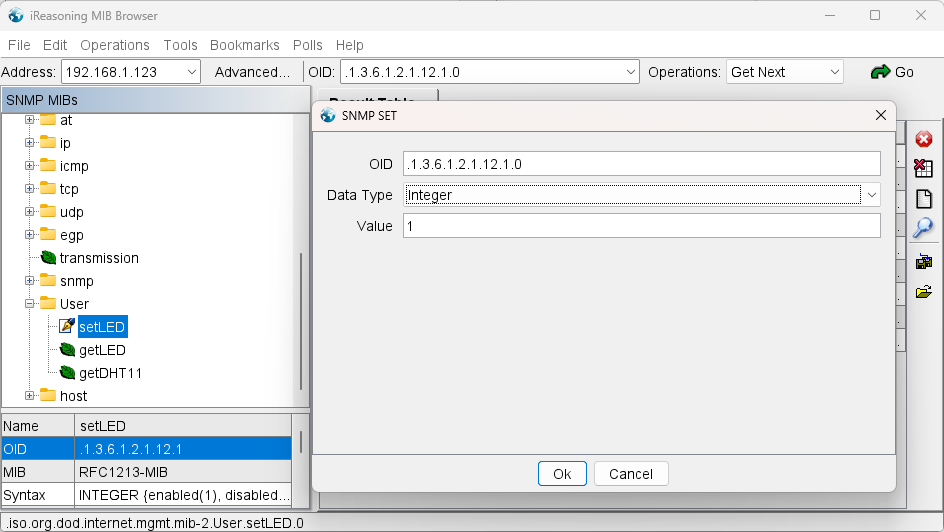

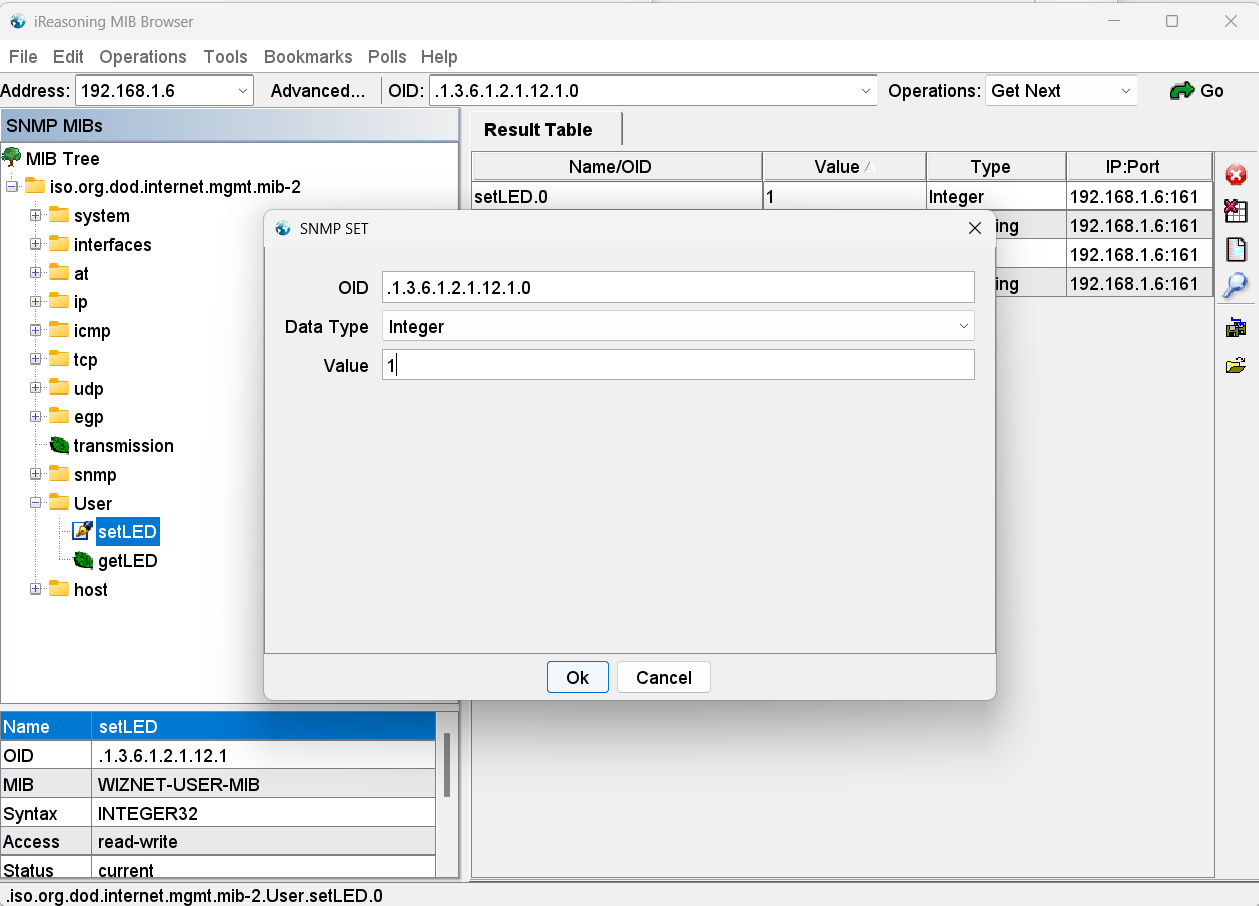

- 找到 User 分支下的 setLED 指令，右键指令，点击 set，类型选择 integer，Value 填 1，点击 OK。

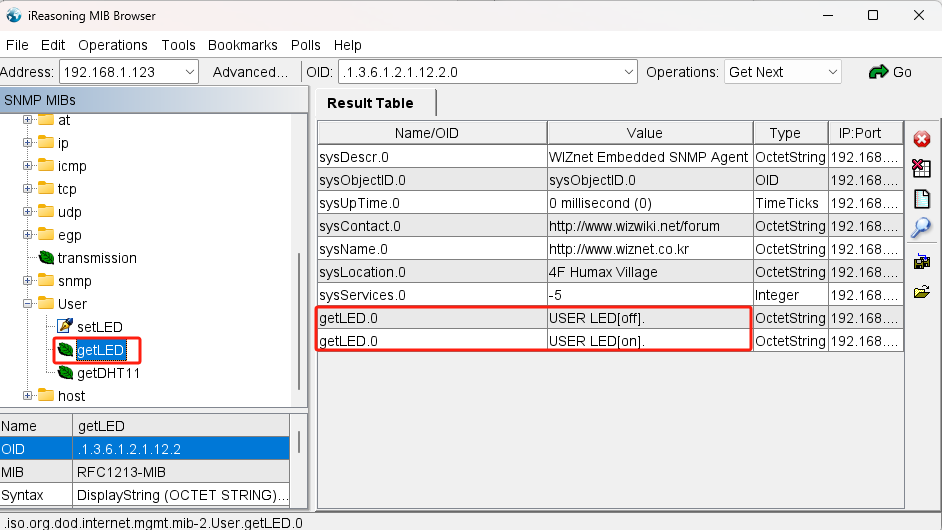

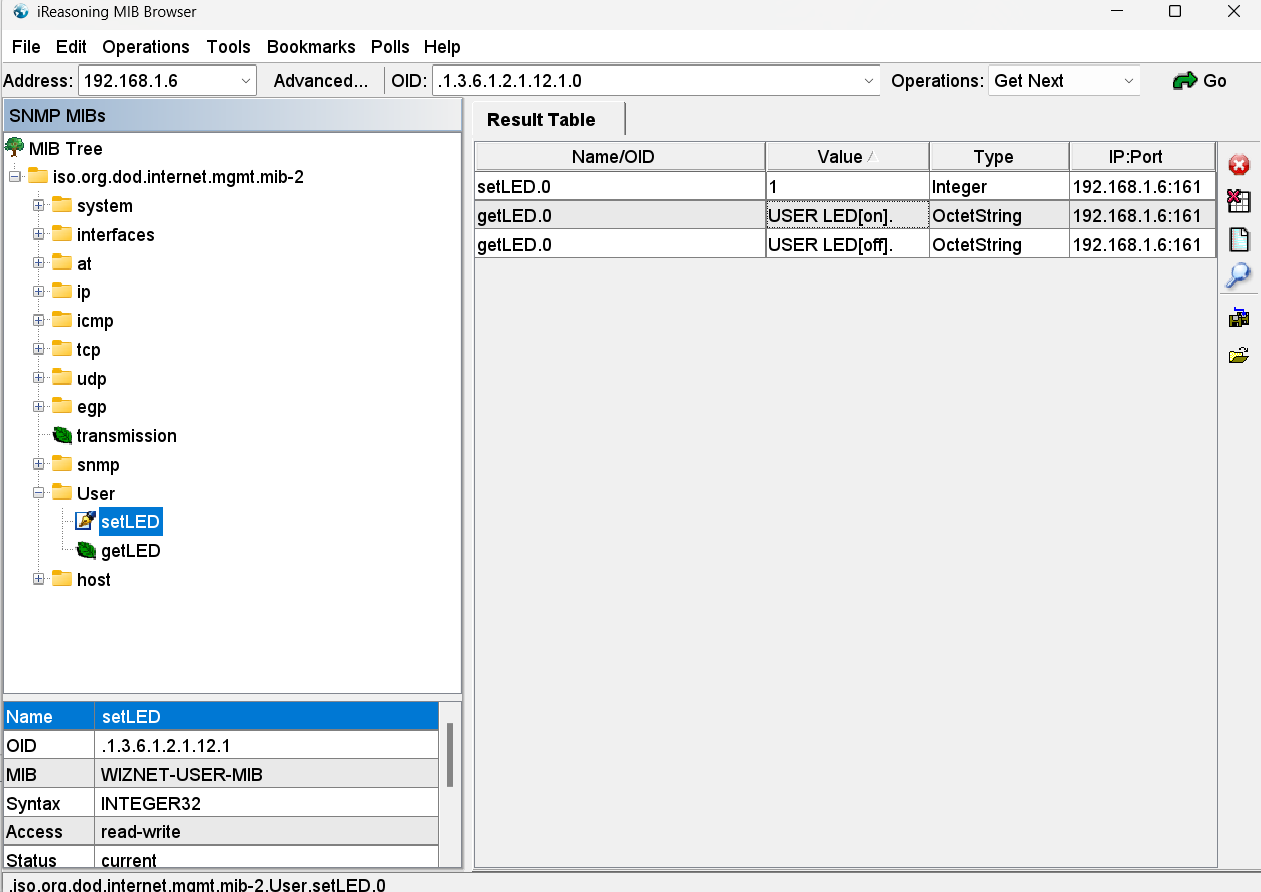

- getLED 指令，右键指令，点击 get，即可读出 LED 状态。
常见问题
Q: SNMP有哪些版本，本例程使用哪个版本
SNMP主要有三个版本：SNMPv1、SNMPv2c和SNMPv3。本例程使用的是SNMPv1版本（Version字段值为0）。SNMPv1和SNMPv2c使用社区字符串进行简单身份验证，SNMPv3提供了更强的安全机制（认证和加密）。不同版本的报文格式存在差异。
Q: 什么是社区字符串，public和private有什么区别
社区字符串是SNMPv1和SNMPv2c的一种简单身份验证机制，用于限制对管理对象的访问权限。public通常表示只读访问权限，private通常表示读写访问权限。它相当于一个简单的"密码"，安全性较低，SNMPv3中已被更完善的USM安全模型取代。
Q: OID是什么，如何查询和设置设备信息
OID（对象标识符）是唯一标识MIB中管理对象的分层命名方案，由点号分隔的整数组成（如1.3.6.1.2.1.1.1.0）。使用SNMP GET请求可查询特定OID的值，使用SET请求可修改OID的值（需设备支持），使用WALK请求可遍历一个OID下的所有子节点。使用前最好查阅设备的MIB文档了解支持的OID。
Q: W55MH32如何主动上报事件
W55MH32可以通过SNMP Trap机制主动向管理站上报事件。在snmpd_init()初始化时配置管理站IP和代理IP，然后调用snmp_sendTrap()函数发送Trap报文。支持通用Trap（如warmStart）和企业自定义Trap。Trap使用UDP端口发送，无需管理站主动请求。
Q: 测试SNMP功能有什么前提条件
测试实例需要PC端（运行MIB Browser）和W55MH32处于同一网段。W55MH32需要先完成网络初始化（如通过DHCP获取IP地址），并确保SNMP Agent的UDP Socket（端口161）正常打开。snmpd_run()需要在主循环中持续调用以处理来自管理站的请求。
总结
- 协议概念：SNMP是应用层网络管理协议，具有简单性、互操作性、跨平台支持等特点
- 架构组成：包括管理站（Manager）、代理（Agent）、管理信息库（MIB）和协议本身四部分
- OID详解：分层命名方案（如1.3.6.1.2.1.1.1.0），通过GET/SET/WALK操作管理设备

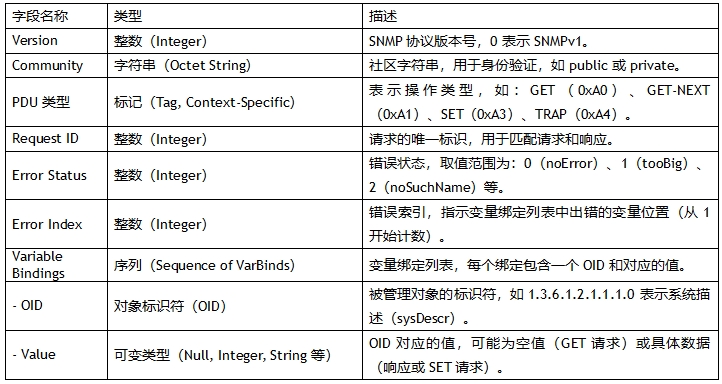

- 报文格式：基于ASN.1/BER编码，包含Version、Community、PDU、变量绑定等字段
- 实现步骤：初始化LED注册 → 注册10ms定时器 → 添加MIB功能函数 → 初始化SNMP → 主循环运行snmpd_run()
- 应用场景：故障报警、工业自动化环境监控、数据中心机房管理
下一篇文章将讲解如何使用 W55MH32 的 IPRAW 模式实现 PING 操作，敬请期待！
