OpenOCD：必备的嵌入式调试工具

W55MH32

更新于 2026年1月8日

Open On-Chip Debugger（OpenOCD）是一个开源的调试框架，为嵌入式系统提供全面的开发能力。对于W55MH32芯片，OpenOCD通过标准化的调试接口提供专业的调试、编程和测试工具。

特性

多协议支持：JTAG、SWD、cJTAG、CMSIS-DAP接口
跨平台兼容性：支持Windows、Linux、macOS
生产就绪：自动化烧录、批量编程、验证
开源：无厂商锁定，社区驱动开发
可扩展架构：基于插件的接口驱动器和目标支持

OpenOCD 应用

开发与制造
- 工业：生产线编程、工厂测试、批量更新
- 汽车：ECU调试、信息娱乐系统更新、ADAS开发
消费电子与IoT
- 消费电子：智能家居设备、可穿戴设备、家用电器
- IoT系统：传感器网络、边缘设备、网关编程
医疗与专业领域
- 医疗设备：诊断设备、病人监护仪、可穿戴健康设备
- 航空航天/国防：航空电子测试、军用设备、无人机开发
服务与支持
- 现场服务：现场设备维护、紧急维修、远程更新
- 教育：嵌入式课程、学生项目、研究原型开发

工作原理

三层结构
- 命令接口层：Telnet (4444)、GDB (3333)、其他协议
- 服务器核心层：目标状态管理、闪存算法
- 驱动层：接口驱动器、传输协议
配置系统
OpenOCD使用分层配置方法：
- 接口配置：调试适配器设置
- 目标配置：MCU/CPU特定设置
- 板级配置：开发板特定连接
- 用户脚本：自定义初始化序列
针对W55MH32的通信流程
- OpenOCD通过CMSIS-DAP连接到W55MH32
- 识别目标芯片（W55MH32 ARM Cortex-M3）
- 调试以暂停/恢复控制开始
- 使用芯片特定算法进行闪存编程
- 通过断点/观察点进行实时调试

实现过程（MicroPython环境）

此方法利用开发板集成的CMSIS-DAP调试接口对MicroPython固件进行编程。OpenOCD工具通过标准化接口提供全面的编程和调试能力。此方法需要连接CMSIS-DAP+UART+ISP端口，建议用于需要同时进行编程和串口控制台访问的开发环境。

所需硬件

W55MH32开发板
USB Type-C数据线（用于DAPLink端口）
启用WSL2的Windows 10/11系统

软件要求

Windows: usbipd, 设备管理器访问权限
WSL: OpenOCD, GNU工具链, git, make

步骤 1：USB设备转发到WSL

此过程将开发板的USB编程接口从Windows转发到WSL环境，使基于Linux的工具能够访问硬件。

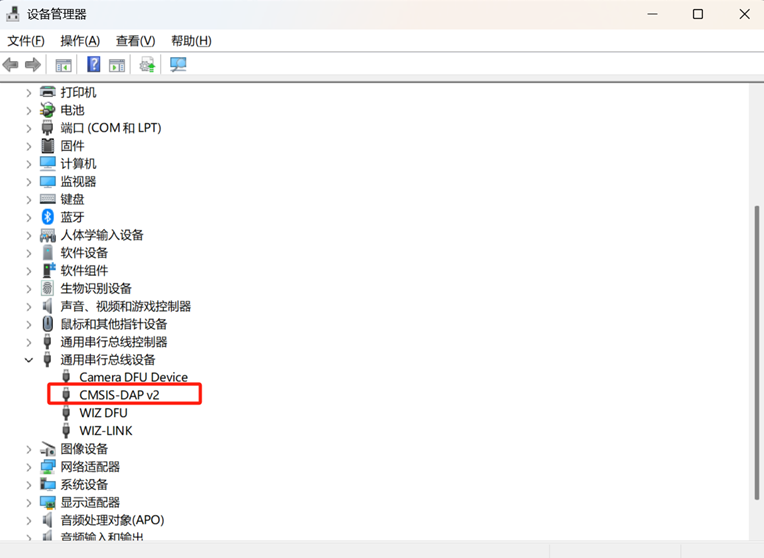

硬件连接
1. 将Type-C数据线插入USB设备端口
2. 打开设备管理器
3. 导航到"通用串行总线设备"
4. 确认设备列表中出现"CMSIS-DAP v2"
启动终端环境：
1. 以管理员权限打开Windows PowerShell
2. 打开一个WSL终端

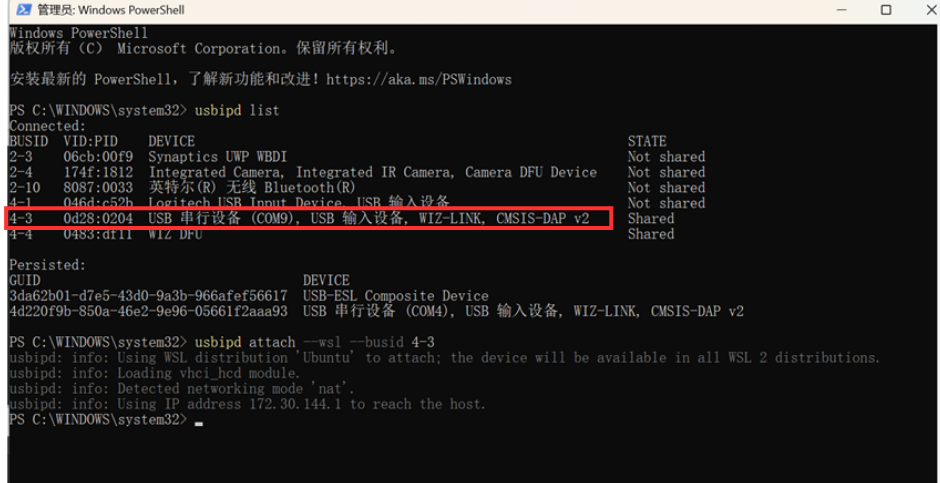

在Windows PowerShell中执行以下命令序列：
a. usbipd list
* 识别对应W55MH32设备的USB端口。将显示总线ID（例如：4-3）。
b. usbipd bind --busid 4-3
* 此命令绑定指定的USB设备以用于WSL共享。
c. usbipd attach --wsl --busid 4-3
* 此命令将绑定的USB设备附加到WSL环境。
注意：将 4-3 替换为 usbipd list 命令显示的实际总线ID。有关usbipd的详细文档，请参考此链接
通过检查WSL中的USB设备来验证连接：
a. lsusb

输出中应包含该设备

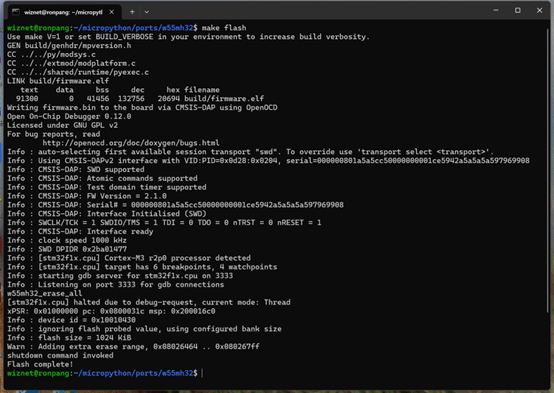

步骤 2：构建并烧录MicroPython

本节详细介绍了通过OpenOCD方法将MicroPython固件编译并编程到W55MH32开发板的过程。在继续之前，请确保所有先前的步骤——包括代码仓库准备、DFU引导加载程序安装和USB设备转发——均已成功完成。

1.在WSL终端中依次执行以下命令：

a. cd /home/你的用户名/micropython/ports/w55mh32
* 切换到MicroPython仓库中的W55MH32端口目录。
b. make clean
* 清理构建环境
c. make flash
* 编译并烧录固件

注意：

2.将 /home/你的用户名替换为您的MicroPython安装的实际路径。

构建和编程过程

链接器脚本编译 (w55mh32.ld)
W55MH32 链接器脚本将这些指令组织到特定的内存区域，中断向量表首先放置在地址 0x08000000 处。

MEMORY
{
   FLASH (rx)          : ORIGIN = 0x08000000, LENGTH = 1024K /* entire flash */
   FLASH_ISR (rx)      : ORIGIN = 0x08000000, LENGTH = 16K /* sector 0 */
   FLASH_FS (rx)       : ORIGIN = 0x08004000, LENGTH = 0K /* sectors 1,2,3 are 16K */
   FLASH_FIRMWARE (rx) : ORIGIN = 0x08010000, LENGTH = 972K /* sector 4 is 64K, sectors 5,6,7 are 128K */
   RAM (xrw)           : ORIGIN = 0x20000000, LENGTH = 96K
}

OpenOCD 编程 (Makefile)
当您执行 make flash 时，OpenOCD 会将整个 firmware.bin 文件传输到 W55MH32 的闪存中，起始地址为 0x08000000。此操作在一次写入中同时完成中断向量表和主程序代码的烧录。
```
flash: $(BUILD)/firmware.bin
    $(ECHO) "Writing firmware.bin to the board via CMSIS-DAP using OpenOCD"
    $(Q)$(OPENOCD) -f $(OPENOCD_CONFIG) -c "w55mh32_flash $(BUILD)/firmware.bin 0x08000000 "
    @echo "Flash complete!"
```
OpenOCD 编程 (board.cfg)
执行 make flash 时，OpenOCD 会运行 w55mh32_flash TCL 脚本，该脚本通过 CMSIS-DAP 调试接口对芯片进行编程。以下是向 W55MH32 烧录固件时的通信流程命令：

proc w55mh32_flash { BIN0 ADDR0 } {
   reset halt                # Stop CPU execution
   sleep 100                 # Wait 100ms for stabilization
   flash write_image erase $BIN0 $ADDR0 # Erase and write binary
   sleep 100                 # Wait 100ms for completion
   reset run                 # Restart CPU
   shutdown                  # Close OpenOCD connection
}

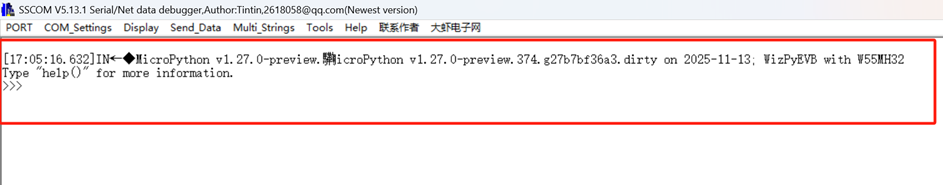

步骤 3：串口终端验证

成功安装MicroPython后，通过串口终端访问验证固件功能。

打开串口终端
a. 启动串口终端应用程序（如Tera Term、PuTTY等）
b. 配置连接设置：
i. 波特率：115200
ii. 数据位：8
iii. 校验位：无
iv. 停止位：1
v. 流控制：无
c. 选择对应开发板UART接口的正确COM端口
d. 按下W55MH32开发板上的 RESET 按键
e. 这将触发MicroPython固件重启并显示REPL界面

总结

此演示展示了使用OpenOCD将MicroPython烧录到W55MH32芯片的完整工作流程：

DFU准备：通过Keil进行初始引导加载程序安装
环境设置：克隆和准备MicroPython仓库
USB转发：使用usbipd将Windows USB桥接到WSL
OpenOCD烧录：使用CMSIS-DAP接口进行编程
验证：测试烧录的MicroPython固件

OpenOCD方法提供：

可靠的编程：通过行业标准调试接口
调试能力：与编程并行
可脚本化自动化：用于CI/CD工作流
厂商独立性：使用开源工具
