本篇总结
介绍 Keil MDK 的编译流程（预处理/编译/汇编/链接）及各阶段生成的文件类型。
🔑 KEIL MDK
理解编译过程和文件类型有助于调试链接错误、优化代码体积和定位问题。本文详细讲解 MDK 的编译流程（预处理 → 编译 → 汇编 → 链接）以及各阶段产生的文件类型。
编译流程概述

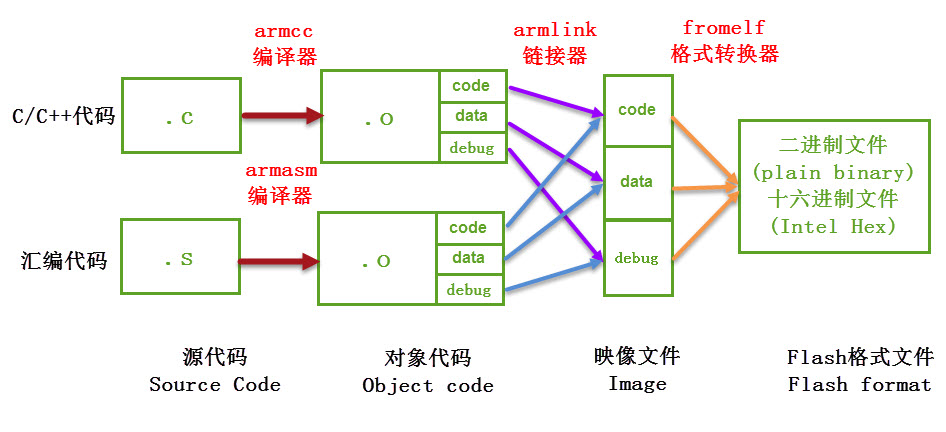

MDK 的编译过程分为四个阶段：预处理（Preprocess）→ 编译（Compile）→ 汇编（Assemble）→ 链接（Link）。源文件（.c/.s）经过前三个阶段生成目标文件（.o），最后链接器将所有目标文件和库文件链接为可执行文件（.axf），再通过 fromelf 工具转换为 HEX 或 BIN 文件用于下载。
预处理（Preprocess）
预处理器处理源文件中的预处理指令（#include、#define、#ifdef 等），展开宏定义和头文件，条件编译选择代码分支，生成纯 C 代码。预处理后的文件通常以 .i 为扩展名。
常用预处理指令：
- #include：包含头文件
- #define：定义宏
- #ifdef / #ifndef：条件编译
- #pragma：编译器特定指令
编译（Compile）
编译器将预处理后的 C 代码翻译为汇编代码（.s 文件）。此阶段进行语法检查、语义分析、代码优化和中间代码生成。编译器会检查类型安全、未使用变量、潜在错误等，并生成警告和错误信息。

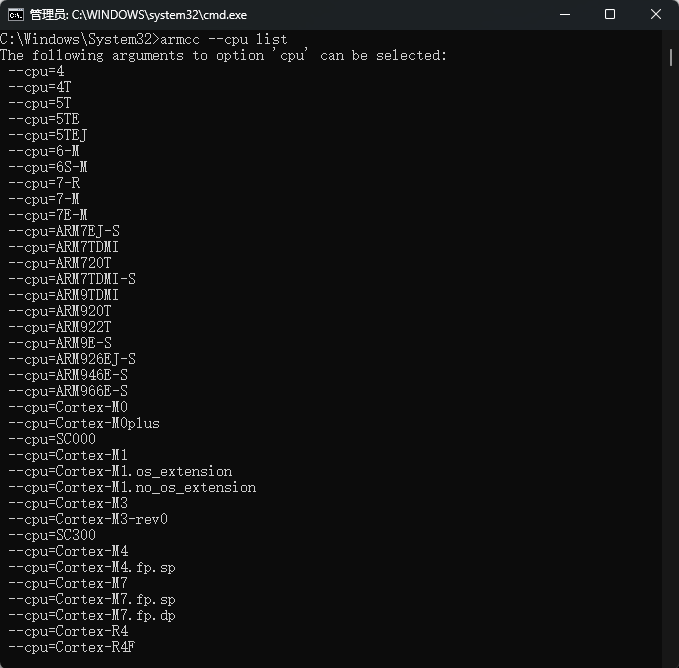

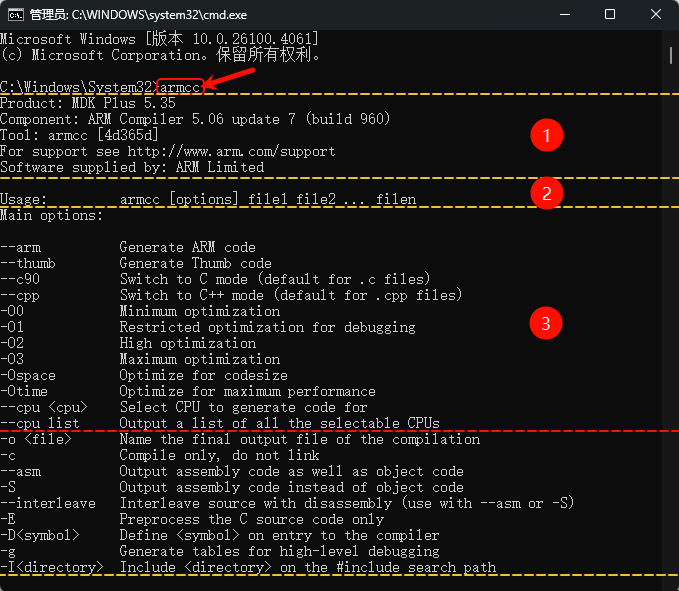

MDK 使用的编译器：
- ARMCC（ARM Compiler 5）：传统编译器，兼容性好
- armclang（ARM Compiler 6）：基于 LLVM，优化能力更强

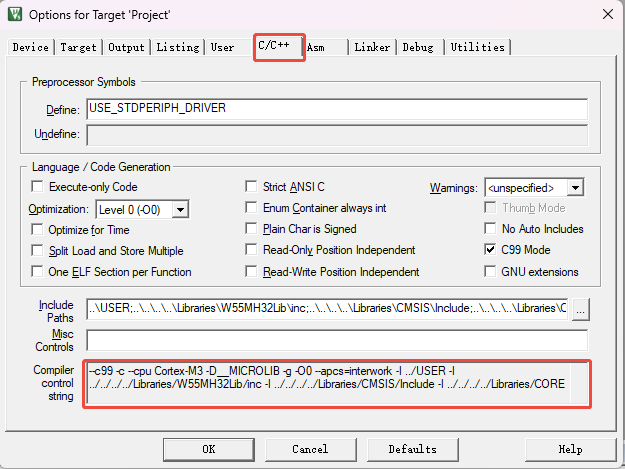

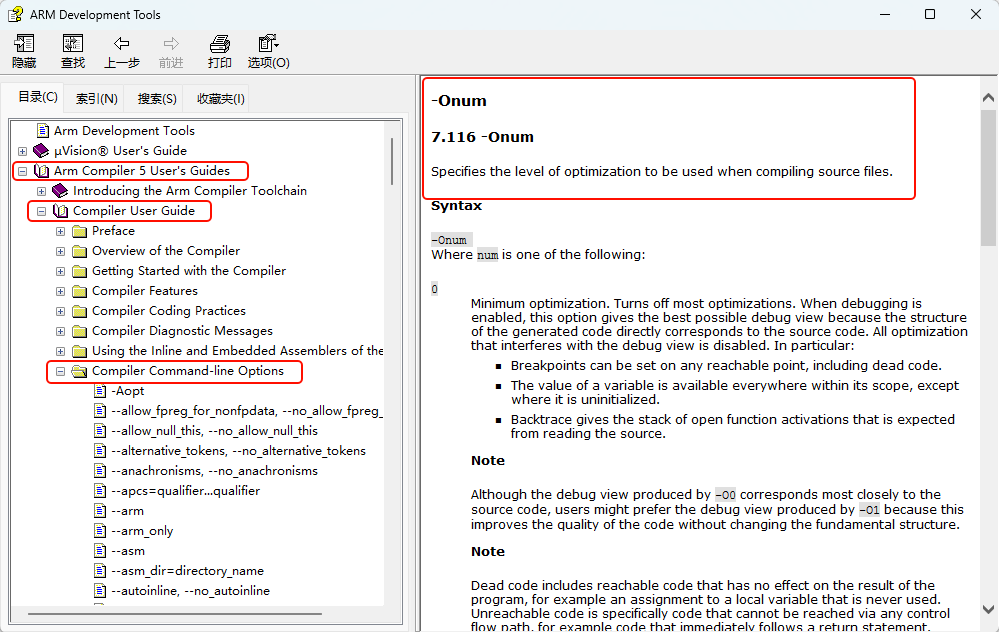

优化级别：
- -O0：不优化（调试推荐）
- -O1：基本优化
- -O2：标准优化
- -O3：最大优化（发布推荐）

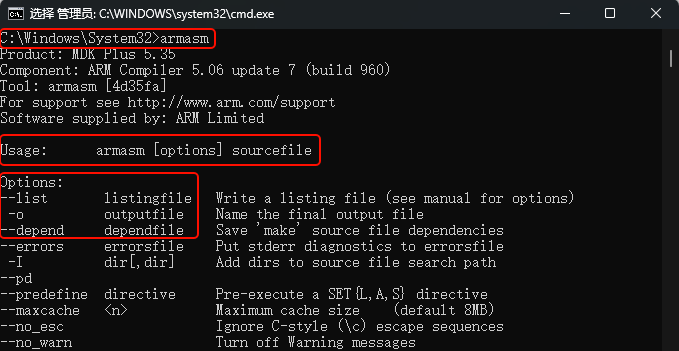

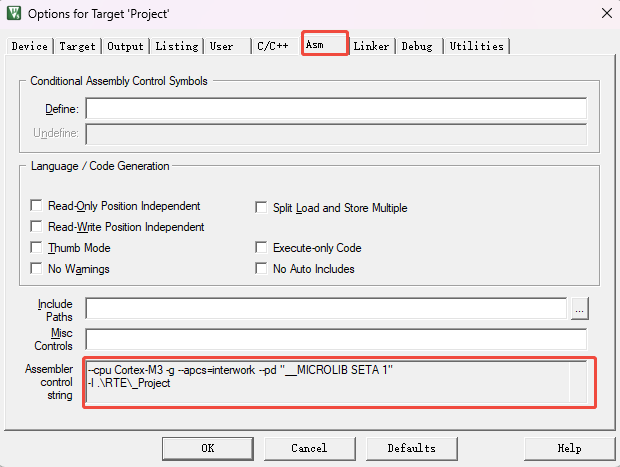

汇编（Assemble）
汇编器将汇编代码（.s 文件）转换为机器码，生成目标文件（.o 文件）。目标文件包含机器指令、数据、符号表和重定位信息，但地址尚未最终确定。
对于 .s 汇编源文件（如启动文件 startup_w55mh32.s），直接进入汇编阶段，无需编译。启动文件包含中断向量表、堆栈初始化和复位处理函数。

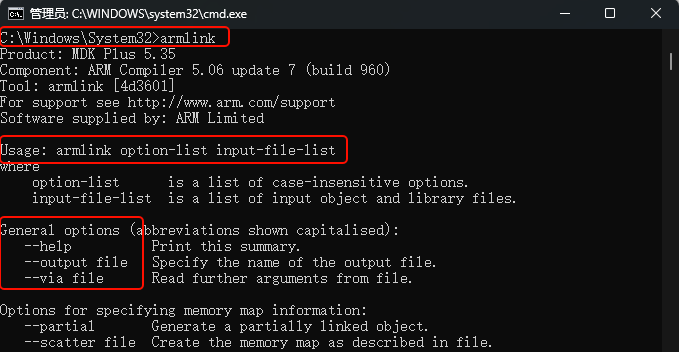

链接（Link）

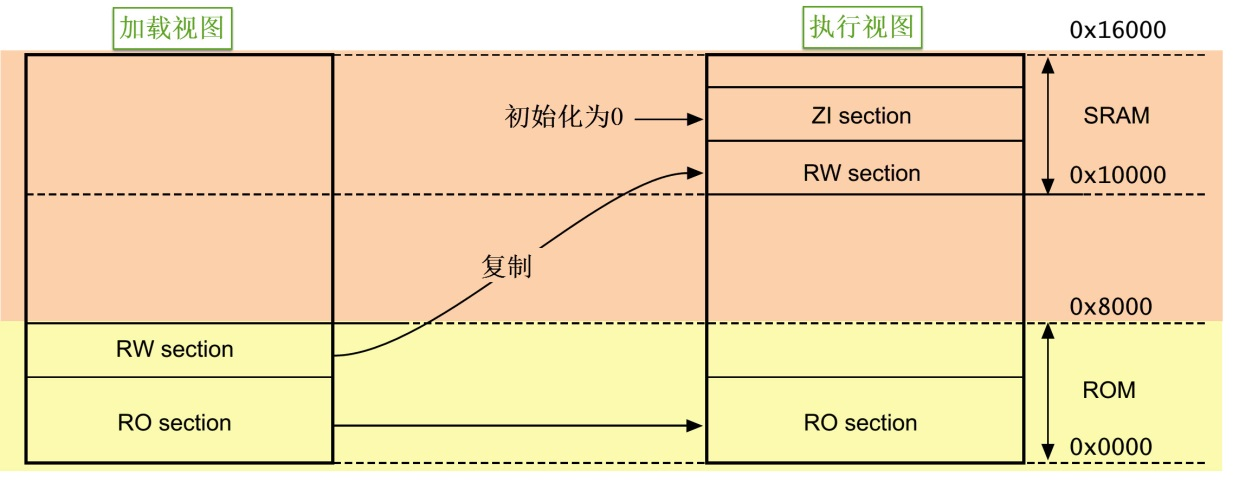

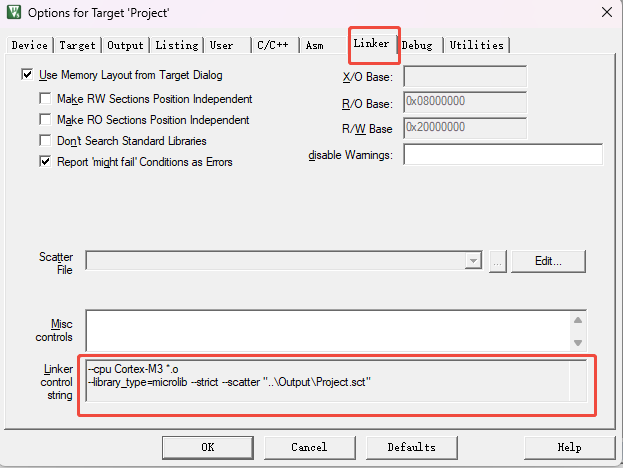

链接器将所有目标文件（.o）和库文件（.lib）合并，解析符号引用，分配最终地址，生成可执行文件（.axf）。链接过程由分散加载文件（Scatter File，.sct）控制内存布局。
链接器主要任务：
- 符号解析：匹配函数和变量的定义与引用
- 地址分配：根据 .sct 文件将代码和数据分配到 Flash/SRAM
- 重定位：修正跳转和访问地址
- 生成输出：产生 .axf 可执行文件和 Map 文件
文件类型说明
| 扩展名 | 类型 | 说明 |
|---|
| .c | C 源文件 | 用户编写的 C 语言源代码 |
| .h | 头文件 | 函数声明、宏定义、类型定义 |
| .s | 汇编源文件 | 启动文件、中断向量表、底层汇编代码 |
| .i | 预处理文件 | 预处理后的 C 代码（中间产物） |

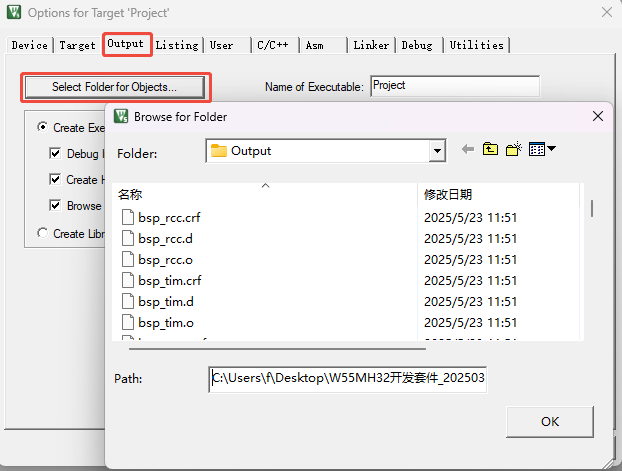

| .o | 目标文件 | 编译/汇编后的机器码，地址未确定 |

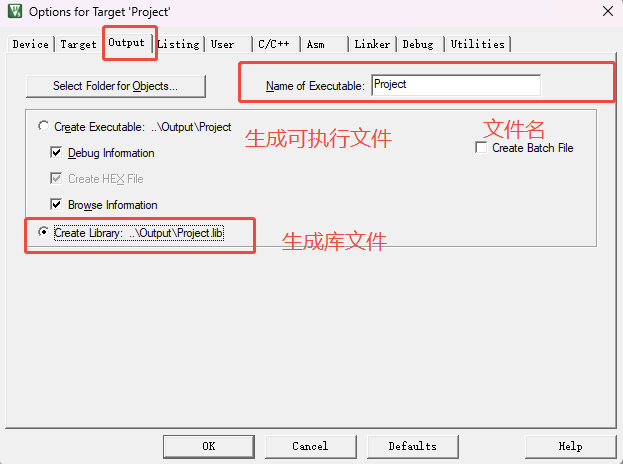

| .lib / .a | 库文件 | 多个目标文件的归档集合 |
| .axf | 可执行文件 | ELF 格式，含调试信息，用于仿真调试 |
| .hex | HEX 文件 | Intel HEX 格式，含地址信息，用于下载 |
| .bin | BIN 文件 | 纯二进制，无地址信息，需指定下载地址 |
| .map | Map 文件 | 内存映射，含符号地址、大小、段分布 |
| .sct | 分散加载文件 | 定义 Flash/SRAM 内存布局和段分配 |
| .uvprojx | 工程文件 | MDK5 工程配置，含编译选项、文件列表 |
HEX 与 BIN 文件的区别
HEX 文件是 Intel HEX 格式的文本文件，每行包含地址、数据和校验信息，可直接下载到指定地址。HEX 文件不连续的内存区域（如 Flash 和 SRAM）可分开描述。
BIN 文件是纯二进制文件，只有数据没有地址信息，下载时需指定起始地址。BIN 文件体积比 HEX 小，但不包含地址映射。

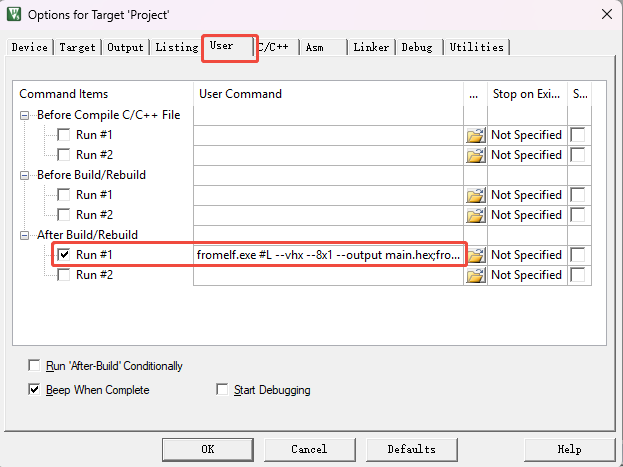

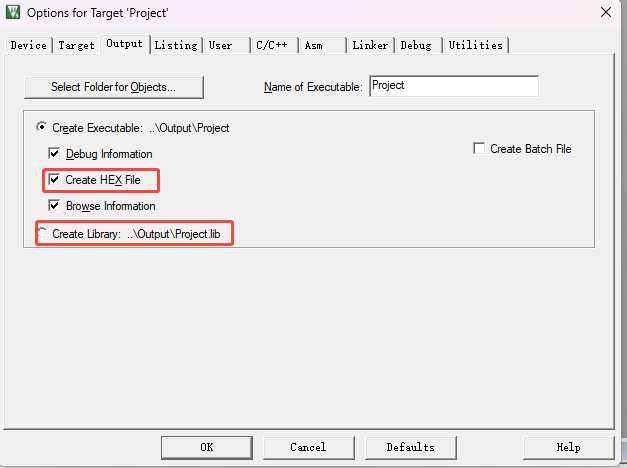

MDK 默认生成 .axf 文件后，通过 fromelf 工具转换为 .hex 文件。如需生成 .bin 文件，可在 Options → User → After Build 中添加 fromelf 命令：
fromelf --bin --output output.bin output.axf
常见问题
Q: 编译报错 "Error: L6218E: Undefined symbol"
链接器找不到函数或变量的定义。检查是否遗漏了 .c 源文件未添加到工程中，或函数声明与定义不匹配。查看 Map 文件确认符号是否存在。
Q: 编译通过但下载后程序不运行
检查启动文件（startup_w55mh32.s）是否正确包含。确认分散加载文件（.sct）的 Flash 起始地址和大小与芯片一致。查看 Map 文件确认 Reset_Handler 地址是否在向量表的正确位置。
Q: 如何减小代码体积
提高优化级别（Options → C/C++ → Optimization 设为 Level 3）。勾选 "One ELF Section per Function" 使链接器只包含实际调用的函数。使用 MicroLIB 替代标准 C 库（Options → Target → Use MicroLIB）。
Q: HEX 文件和 BIN 文件应该用哪个下载
HEX 文件包含地址信息，适合通过 J-Link/ST-Link 等调试器下载。BIN 文件体积更小，适合通过 Bootloader 或串口 ISP 下载。MDK 默认使用 HEX/AXF 文件通过调试器下载。
总结
本文详细讲解了 Keil MDK 的编译过程和文件类型：
- 编译流程：预处理（#include/#define）→ 编译（C→汇编）→ 汇编（汇编→机器码）→ 链接（合并目标文件→可执行文件）
- 源文件：.c（C源码）、.h（头文件）、.s（汇编/启动文件）
- 中间产物：.i（预处理后）、.o（目标文件，地址未确定）
- 最终产物：.axf（含调试信息的可执行文件）、.hex（Intel HEX，含地址信息）、.bin（纯二进制）
- 辅助文件：.map（内存映射）、.sct（分散加载，定义内存布局）、.uvprojx（工程配置）
