循环冗余校验 (CRC)
更新于 2026年8月12日
本篇总结
使用硬件 CRC，计算数据校验值并与软件结果对比。

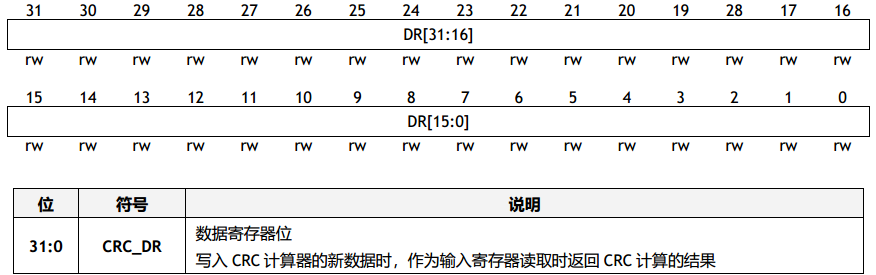

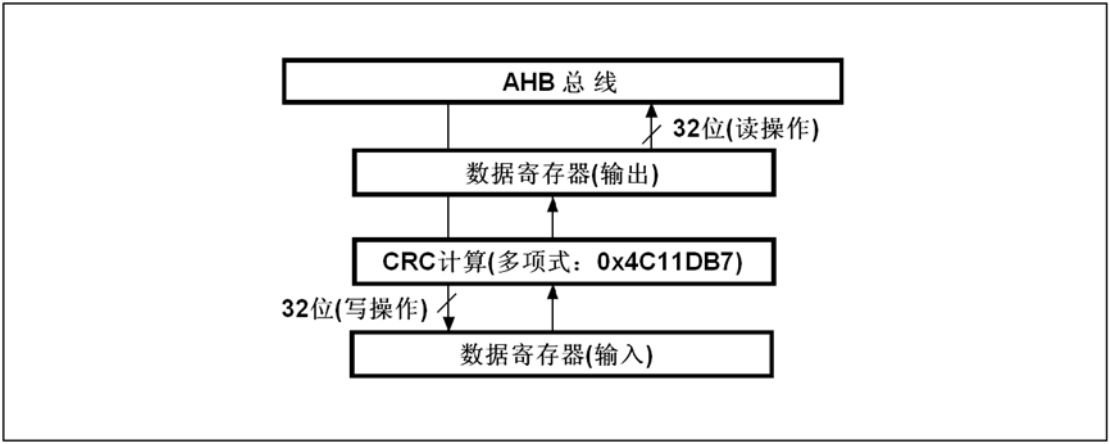

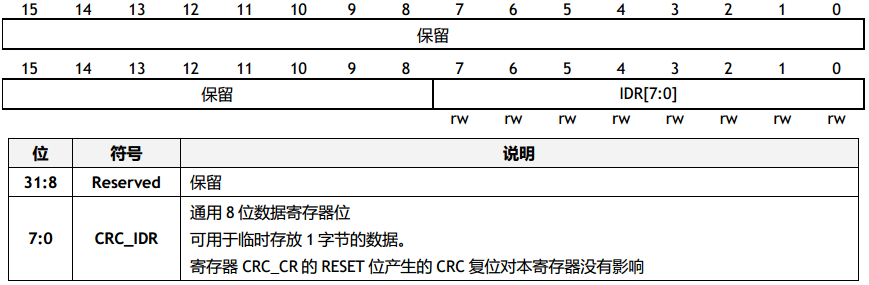

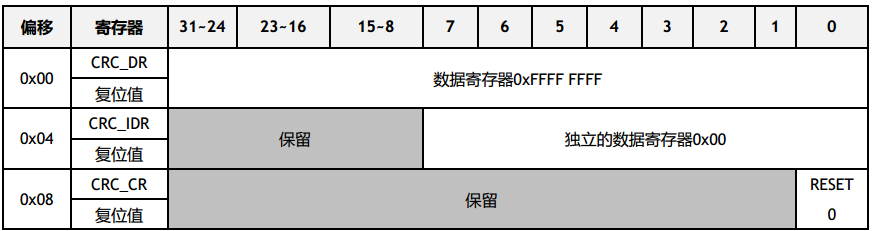

W55MH32L 内置硬件 CRC 计算单元，使用固定多项式 0x04C11DB7（与以太网 CRC-32 使用相同多项式，但不进行输入输出反转），只需向数据寄存器写入数据即可自动获得 CRC 结果，无需 CPU 参与运算。本示例演示硬件 CRC 计算并与软件实现进行对比验证。
前置工具准备
开始本例程前，请确认以下工具已安装：
- WIZ UartTool V1.0：串口收发测试工具：点击下载
硬件连接
本例程无需外部硬件连接，CRC 计算完全在芯片内部完成。USART1 用于输出计算结果。
| 引脚 | 功能 | 方向 | 模式 |
|---|---|---|---|
| PA9 | USART1_TX | 开发板 → PC | 复用推挽输出 (AF_PP) |
| PA10 | USART1_RX | PC → 开发板 | 浮空输入 (IN_FLOATING) |
工程结构
工程位于 SDK 内 1.SDK\ModuleDemo\CRC\，核心文件如下：
CRC/
├── USER/
│ ├── main.c ← CRC硬件计算 + 软件对比 + printf重定向
│ ├── w55mh32_conf.h ← 外设头文件集中包含
│ ├── w55mh32_it.c/h ← 中断服务函数
│ ├── system_w55mh32.c/h← 系统初始化（时钟配置）
│ └── startup_w55mh32.s ← 启动文件
└── SYSTEM/
└── delay/
└── delay.c/h ← SysTick 延时函数步骤1：CRC 硬件计算与软件对比
函数：main() — 使能 CRC 时钟，复位 CRC 单元，逐字写入数据后读取硬件 CRC 结果，同时用软件方法计算 CRC 进行对比。
int main(void)
{
RCC_ClocksTypeDef clocks;
delay_init();
UART_Configuration(115200);
RCC_GetClocksFreq(&clocks);
printf("SYSCLK: %3.1fMhz, HCLK: %3.1fMhz, PCLK1: %3.1fMhz, "
"PCLK2: %3.1fMhz, ADCCLK: %3.1fMhz\n",
(float)clocks.SYSCLK_Frequency / 1000000,
(float)clocks.HCLK_Frequency / 1000000,
(float)clocks.PCLK1_Frequency / 1000000,
(float)clocks.PCLK2_Frequency / 1000000,
(float)clocks.ADCCLK_Frequency / 1000000);
printf("CRC Test.\n");
/* 使能 CRC 时钟 */
RCC_AHBPeriphClockCmd(RCC_AHBPeriph_CRC, ENABLE);
/* 复位 CRC 计算单元 */

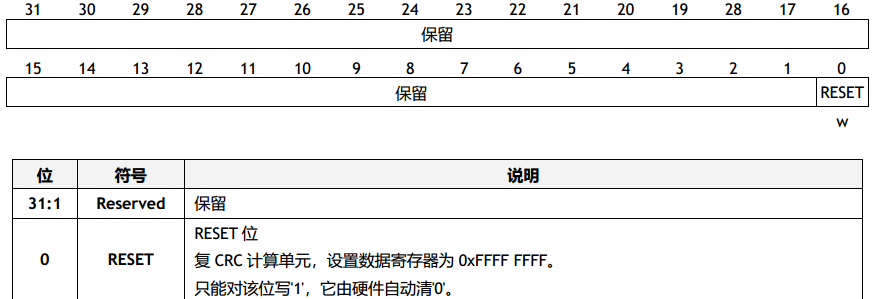

CRC_ResetDR();
/* 逐字写入数据计算 CRC */
CRC_CalcBlockCRC((uint32_t *)Data_Buffer, BUFFER_SIZE);
printf("CRC Value = 0x%08X\n", CRC_GetCRC());
/* 软件计算 CRC 进行对比 */
uint32_t sw_crc = 0xFFFFFFFF;
for (uint32_t i = 0; i < BUFFER_SIZE; i++)
sw_crc = CRC_CalcCrc_SW(sw_crc, Data_Buffer[i]);
printf("SW CRC Value = 0x%08X\n", sw_crc);
while (1);
}
硬件 CRC 使用流程：CRC_ResetDR() 复位 → CRC_CalcBlockCRC() 写入数据 → CRC_GetCRC() 读取结果。硬件 CRC 使用固定多项式 0x04C11DB7，初始值为 0xFFFFFFFF，与软件计算结果一致。
如果你想自定义
- 换校验数据 → 修改
Data_Buffer数组内容和BUFFER_SIZE - 逐字计算 → 使用
CRC_CalcCRC()逐个 32 位字写入，适用于流式数据 - 验证数据完整性 → 在数据传输前后计算 CRC，对比结果判断数据是否被篡改
编译与下载
Keil MDK 中打开 CRC.uvprojx，F7 编译，确认 0 Error(s)。连接 DEBUG USB 口到 PC，F8 下载。
运行验证

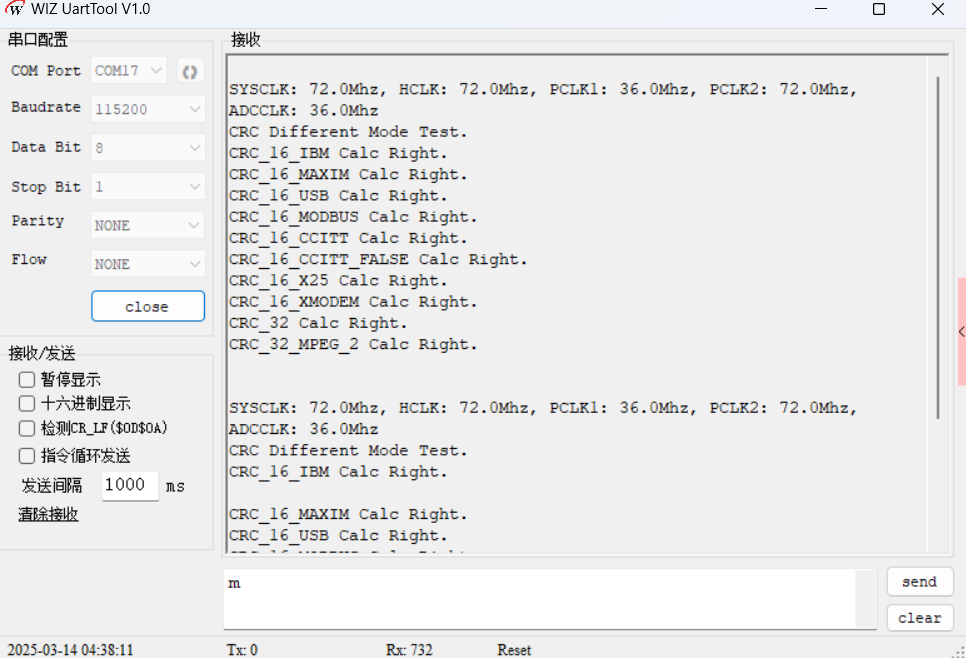

打开 WIZ UartTool V1.0，波特率 115200 / 8N1。下载固件并按 RESET 后，串口打印系统时钟信息、硬件 CRC 计算结果和软件 CRC 计算结果，两者应完全一致。
_zh-hans_20260102082219623466__img_5.png)
常见问题
Q: 硬件 CRC 和软件 CRC 结果不一致
硬件 CRC 使用固定多项式 0x04C11DB7 和初始值 0xFFFFFFFF。确保软件实现使用相同的参数。注意硬件 CRC 每次写入 32 位字，数据需按 32 位对齐。
Q: CRC 计算结果始终为 0xFFFFFFFF
检查是否在计算前调用了 CRC_ResetDR() 复位 CRC 单元。确认 RCC_AHBPeriphClockCmd(RCC_AHBPeriph_CRC, ENABLE) 已使能 CRC 时钟。
Q: 串口无任何输出
确认 COM 口号正确、波特率 115200，下载后需按 RESET 键启动。检查 printf 重定向的 fputc 函数是否正确实现。
总结
本文基于 W55MH32L 的硬件 CRC 计算单元实现了数据校验功能：
- 硬件 CRC 使用固定多项式 0x04C11DB7（与以太网 CRC-32 相同多项式，无输入输出反转），只需写入数据即可自动获得结果
- 通过
CRC_ResetDR()→CRC_CalcBlockCRC()→CRC_GetCRC()三步完成计算 - 硬件计算与软件实现结果完全一致，但硬件方式无需 CPU 参与运算，速度更快
- 适用于数据传输校验、Flash 完整性检查、配置数据验证等场景
