以太网测速示例

本篇总结

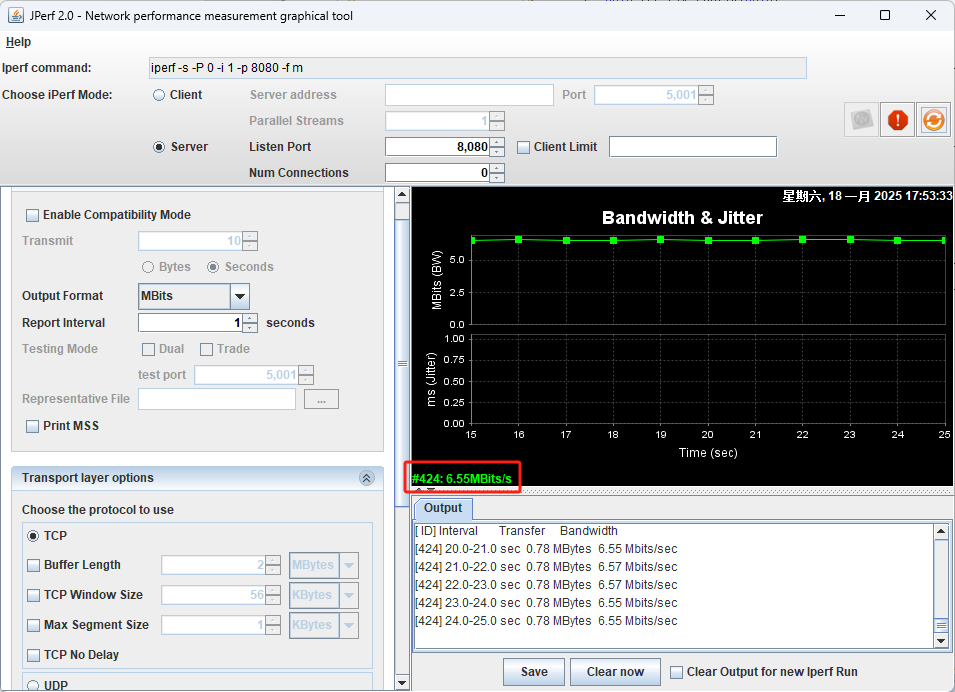

在 W55MH32 上借助 Jperf 图形化测速工具，通过建立无时延 TCP 客户端持续发送数据测量以太网带宽，实测可达 6.55Mbits/s。

硬件平台：本例程基于 W55MH32L-EVB 开发板运行。

采购推荐：点击前往 WIZnet 官方淘宝店铺 选购 W55MH32L-EVB

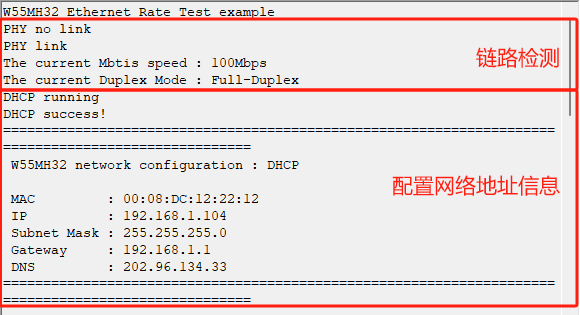

测速流程

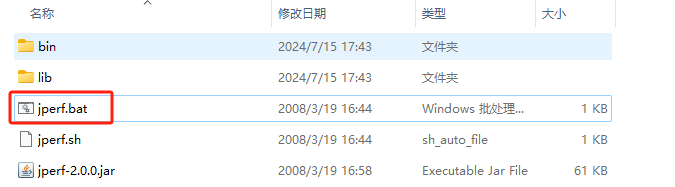

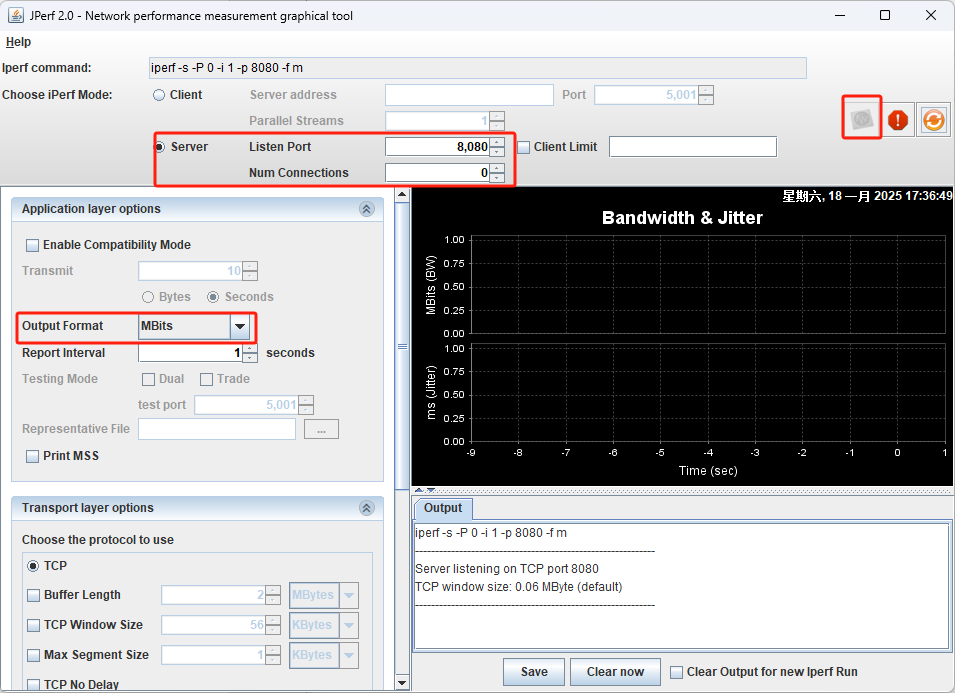

安装 JRE → 安装 Jperf → 打开 jperf.bat 图形界面 → 配置工作模式与单位量程 → 对端发起测速。影响速率的关键因素包括 MCU 主频、Socket 缓存大小、单次传输数据长度及以太网差分布线。

/* 填充测速数据：循环填充 A-Z 字符 */
for (uint16_t i = 0; i < ETHERNET_BUF_MAX_SIZE; i++)
{
    ethernet_buf[i] = 65 + i % 26;
}

//配置socket0收发缓存为16KB
uint8_t  tx_size[_WIZCHIP_SOCK_NUM_] = {16, 0, 0, 0, 0, 0, 0, 0};
uint8_t  rx_size[_WIZCHIP_SOCK_NUM_] = {16, 0, 0, 0, 0, 0, 0, 0};
/* Set socket0 send and receive cache to 16KB */
wizchip_init(tx_size, rx_size);

如果你想自定义

• 减小缓存对比速率差异 → 将 tx_size 和 rx_size 的值改为 2（即 2KB），观察测速结果变化
• 总缓存不超过 32KB → 8 个 Socket 缓存之和必须 ≤ 32KB

void do_jperf(uint8_t sn, uint8_t *buffer_txst, uint8_t *des_ip, uint16_t des_port)
{
  uint32_t len;
  uint16_t port = 50000;
  switch (getSn_SR(sn))
  {
  case SOCK_INIT:
      connect(sn, des_ip, des_port);
      printf("%d:Try to connect to the %d.%d.%d.%d : %d\r\n", sn, des_ip[0], des_ip[1], des_ip[2], des_ip[3], des_port);
      break;
  case SOCK_ESTABLISHED:
      if (getSn_IR(sn) & Sn_IR_CON) // Socket n interrupt register mask; TCP CON interrupt = connection with peer is successful
      {
          setSn_IR(sn, Sn_IR_CON);  // this interrupt should be write the bit cleared to '1'
          printf("%d:Connected to - %d.%d.%d.%d : %d\r\n", sn, des_ip[0], des_ip[1], des_ip[2], des_ip[3], des_port);
      }
      send(sn, buffer_txst, strlen((char *)buffer_txst)); // Data send process (User's buffer -> Destination through H/W Tx socket buffer)
      len = getSn_RX_RSR(sn);
      if (len >= sizeof(buffer_txst)) // Sn_RX_RSR: Socket n Received Size Register, Receiving data length
      {
          recv(sn, buffer_txst, len); // Data Receive process (H/W Rx socket buffer -> User's buffer)
          send(0, buffer_txst, len);
      }
      else if (len > 0)
      {
          len = recv(sn, buffer_txst, len);
          send(sn, buffer_txst, len);
      }
      break;
  case SOCK_CLOSE_WAIT:
      disconnect(sn);
      break;
  case SOCK_CLOSED:
      socket(sn, Sn_MR_TCP, port++, Sn_MR_ND);
      if (port > 60000)
      {
          port = 50000;
      }
      break;
  }
}

代码解析

该函数通过 getSn_SR(sn) 读取 Socket 状态机：SOCK_CLOSED 时以无时延模式（Sn_MR_ND）打开 TCP Socket；SOCK_INIT 时发起连接；SOCK_ESTABLISHED 时不断发送数据并回显接收数据；SOCK_CLOSE_WAIT 时断开连接。

结论分析

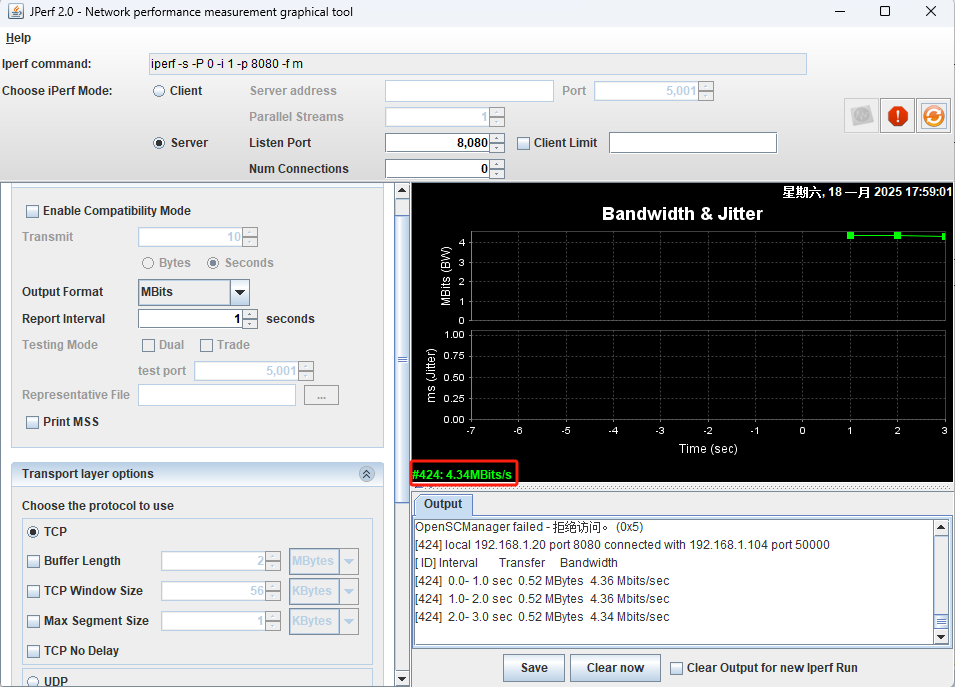

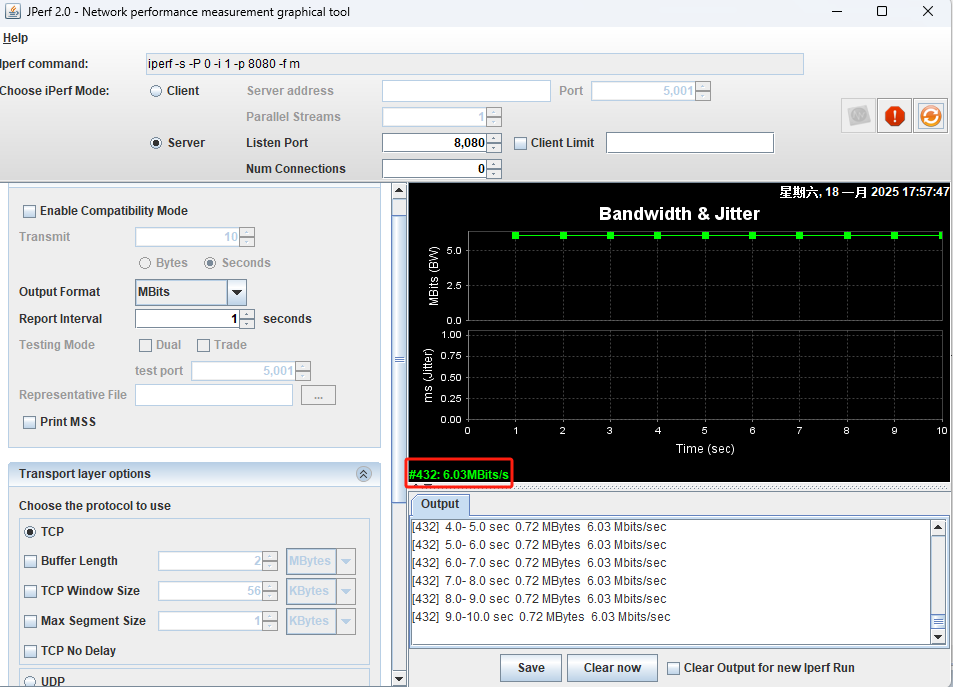

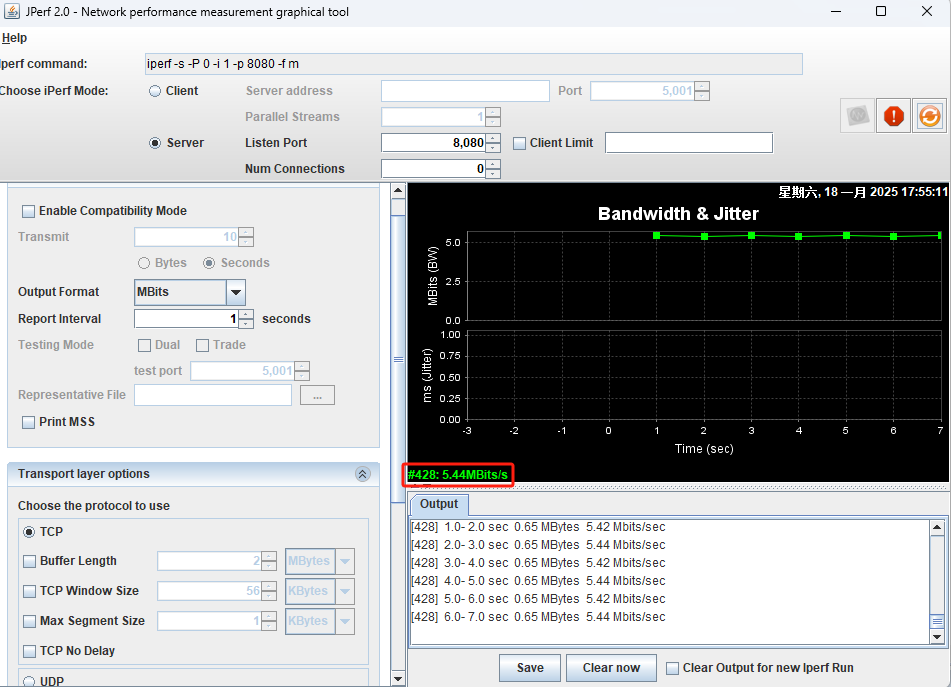

主频从 72MHz 提升到 216MHz，速率提升约 51%；Socket 缓存从 2KB 增大到 16KB，速率提升约 20%；单次数据从 512B 增大到 2048B，速率提升约 9%。可见 MCU 主频对速率影响最大，其次是 Socket 缓存大小，单次传输长度影响相对较小。
